你是我的眼——摄像技术在数控系统中的应用
2015-05-04 武坤
Siemens数控技术应用
本期给大家介绍一种摄像技术在数控系统中的应用实例，用于测量工件零偏功能。

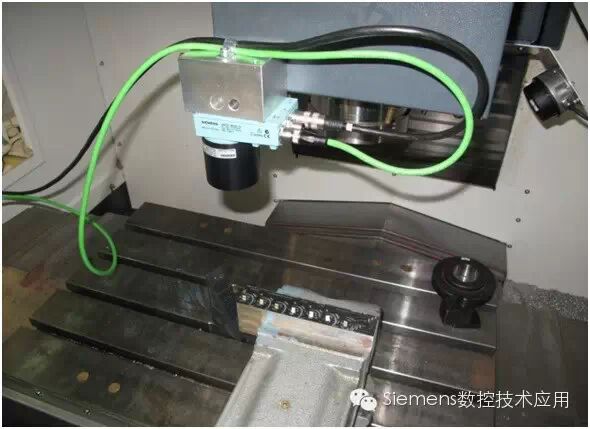

通过在828D系统的机床上安装西门子的SIMATIC MV440摄像头可以精确的测量工件位置，对工件零偏进行快速确认，即坐标X、Y上的偏移量和Z方向上的偏转角度（以加工中心为例），通过计算输入到系统当中，作为工件的零偏。尤其适合EMC行业中多个同种工件装夹后的零偏测量。安装实例如下图所示：
在精度要求不是太高的情况下，测量工件速度比测头更快，测量的精度取决于光、对比度、工件表面等。测量精度直线轴可达 +/-0.02 mm ，旋转轴达+/-0.2degrees。

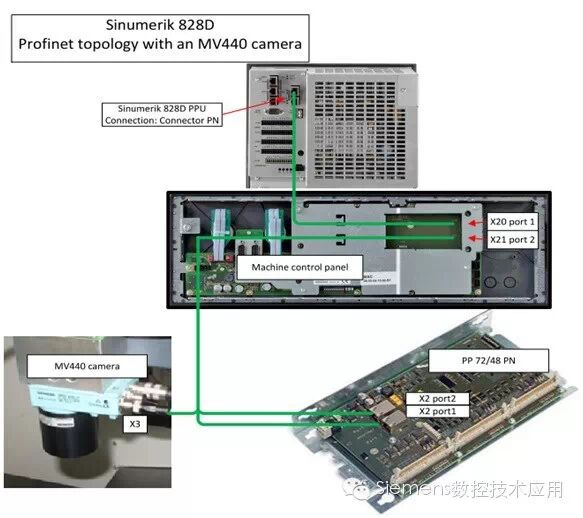

硬件连接示意图如下：
通过图像技术获取工件的位置像素点，然后计算得出实际的坐标轴坐标，最终计算出工件的零点偏置。此方法在应用在多工件装夹的情况下，能快速查找出零偏，有较大的实际意义。
附：SIMATIC MV440摄像头可以识别条形码、二维码等多种编码，可以与数控系统进行多种信息的交互。
