串联电路故障分析

一、串联电路故障
串联电路故障分为：开路、短路
开路：开关未闭合，或导线断裂、接头松脱，致使电路在某处断开，叫做开路。
元件短路：该元件变为一根导线。
二、串联电路故障分析

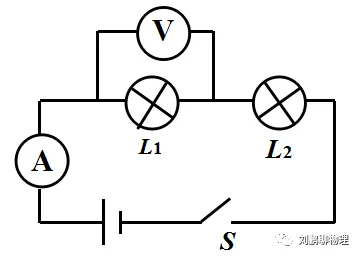

1、电路图

2、电流表无示数：电路开路
电压表无示数：电压表所测用电器正常、另一用电器开路（即L2开路）；
电压表有示数：电压表所测用电器开路（即L1开路）、示数约为电源电压。
这个问题，其实不难想。只要反着去分析，就迎刃而解了。

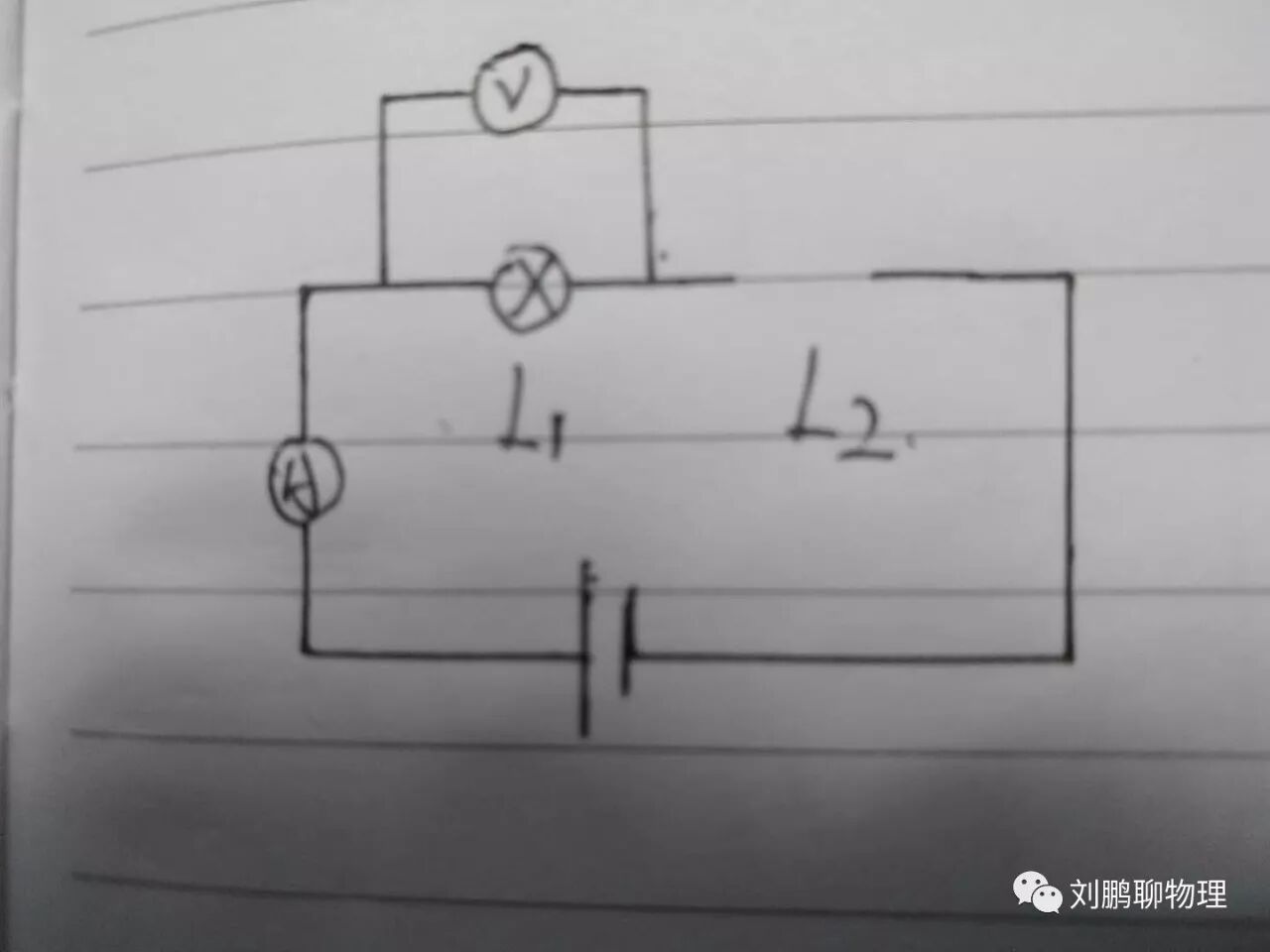

我们先假设L2开路，即把小灯泡L2从电路图中擦掉，这个时候电路处于断开状态。故电流表无示数，电压表无示数。
