电加热储热式暖水袋工作原理及失效原因分析：
电热暖水袋的外包装正面 新浪博客
电热暖水袋的外包装正面
其中最让我心动的是上图说明'采用水电 分离加热储热方式”，我以为我终于找到一款比较安全电热丝加热方式的垫暖水袋了！

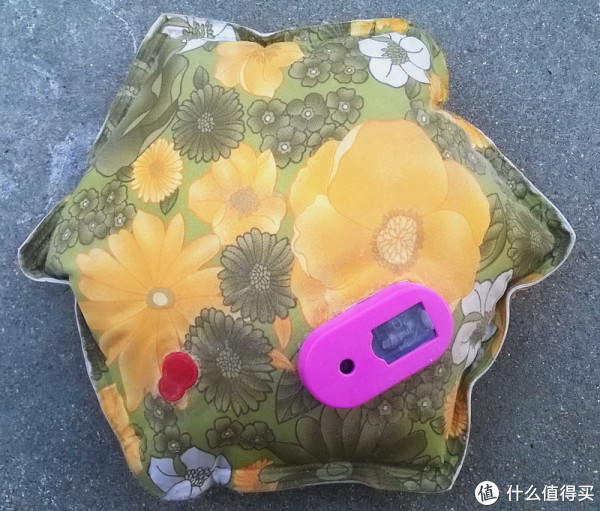

外观图，做工比市场上的大部分浙江货要好一些（这款包装上打的厂家是佛山）：

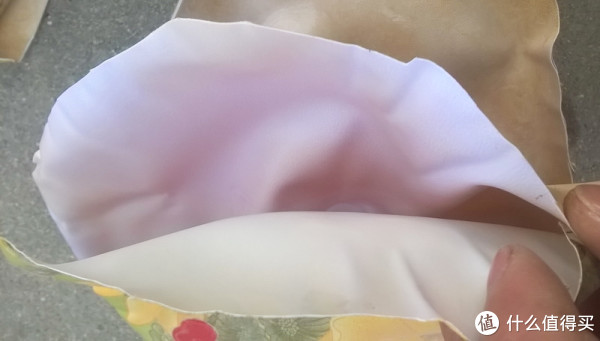

拆解图，两层pvc外皮：

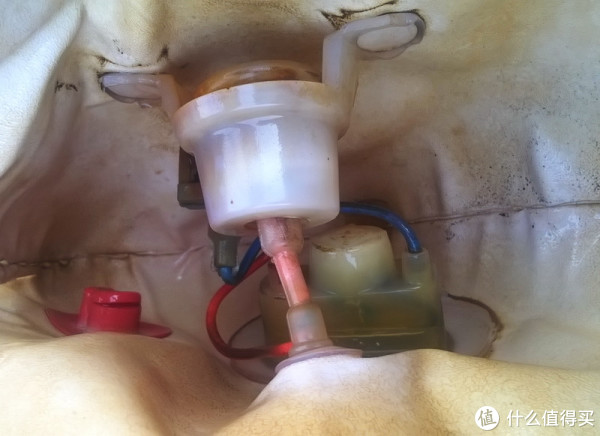

内部结构：
内部结构

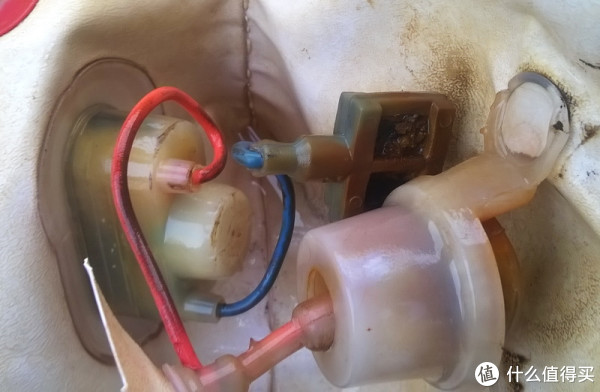

事实证明，厂家是虚假宣传，其实这款也是电极式的。两个电极的位置，分别通过红蓝两线通到220V加热。

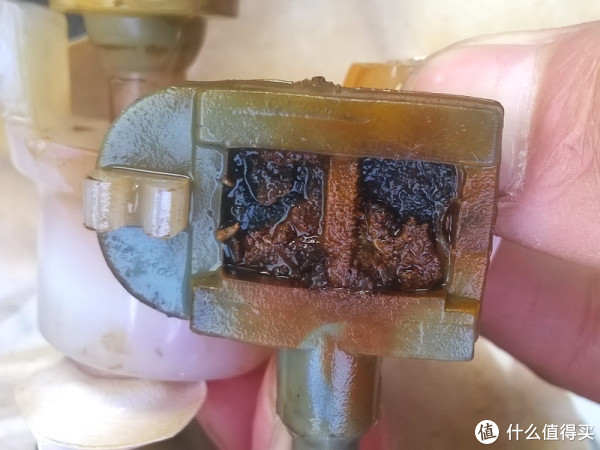

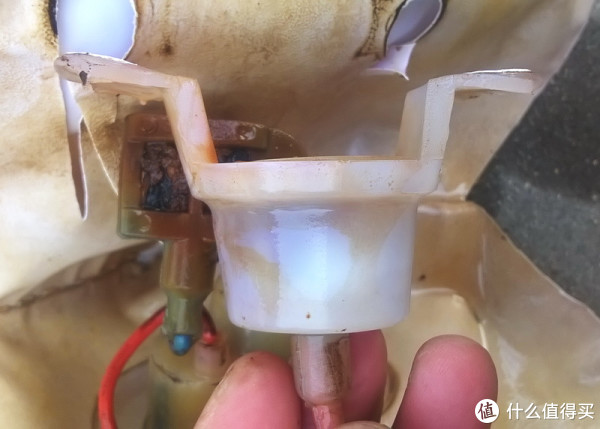

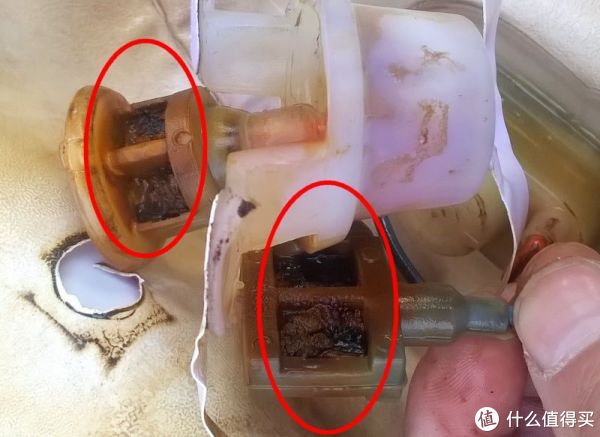

暖水袋的电极下图这是其中一个电极，盐水会加速腐蚀金属，而且通电后有电解作用，铁片已经锈蚀不堪了。推测这就是失效不加热的原因吧。

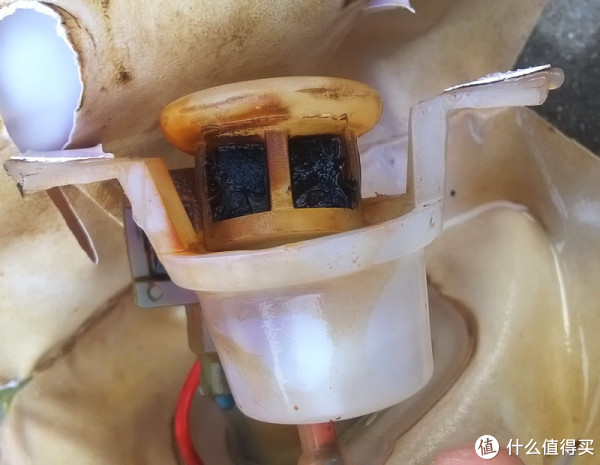

另一个电极。这是这个电热水袋唯一让我觉得有点意思的地方。这个电极是活动的，电线固定于热水袋的一面，底座固定于另一面，当热水袋内产生气体太多，袋体会鼓起来，电极会缩进罩壳里，就会停止加热。这个应该就是外包装上介绍的“独家专利磁控内气压控制技术”。
暖水袋的磁控内气压控制技术瞧，此乃多么高大上的专利技术啊！让我们给技术创新点赞吧！

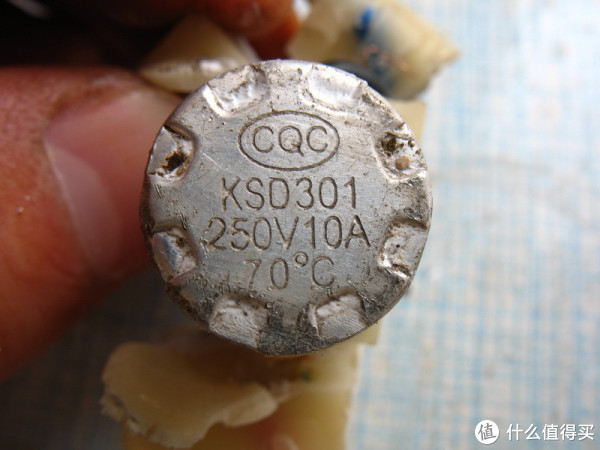

这个是安装在电源插座口背后的温控器，是整个电热水袋核心安全部件。当加热的水温达到70度后会自动断电停止加热。断电后插头线上LED熄灭提示加热完成。至于外包装上说的“双重温度控制技术”的第二重，我是没看到。
暖水袋的温控器
这个是电热水袋中倒出的水，一包锈水。想想你每天把这货捧在手里，抱在怀里，觉得怪恶心的吧？
暖水袋内的水这个是其中一个，用了一个半冬季后不加热了，

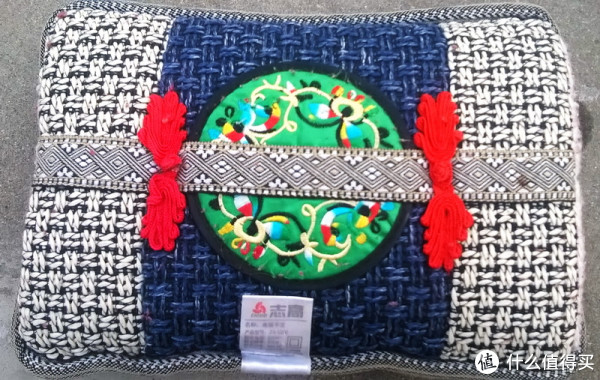

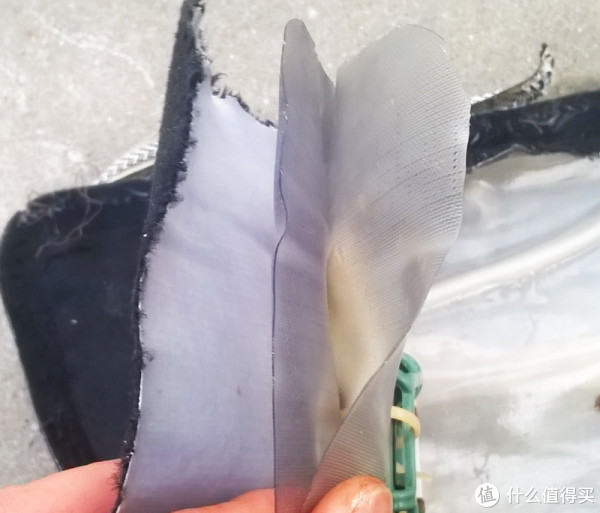

不管外观看起来多么漂亮，搞破坏是我的专长。剪刀伺候。3层PVC膜的：
这个是电热袋内倒出的水，可以看到比电极式的干净很多。略有黄色是下面图片上绿色塑料护罩上的3个螺丝锈蚀所致，如果厂家负责任一些换成不锈钢螺丝就不会有这个问题。

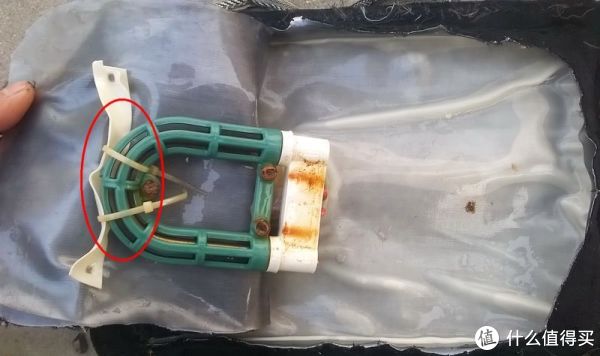

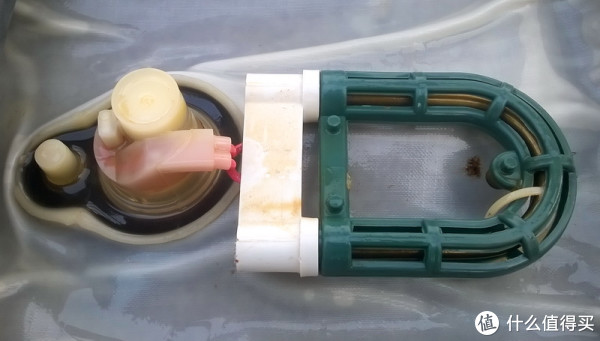

这个是内部图，看下电热丝加热方式的是什么样子的：
注意看有个细节，红圈处扎带固定防止加热棒到处乱跑倒也算考虑周到。
做工看起来还不错，和销售页面的介绍相符，确实是水电隔离的方式。

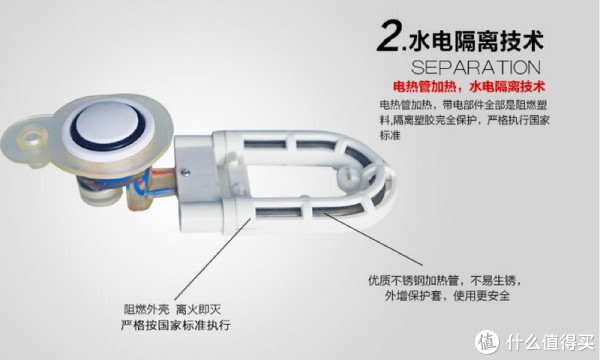

水电

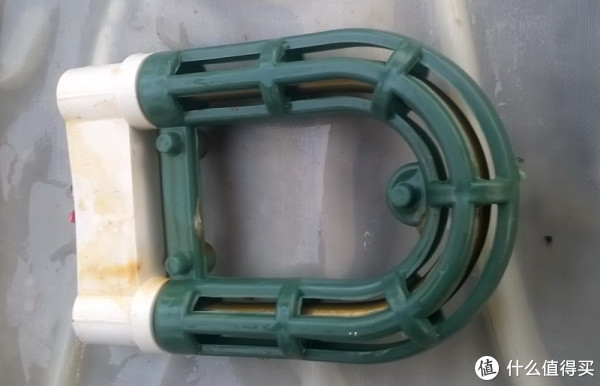

分离加热储热式的结构示意图电热管加热时温度很高，周围有塑料护罩把管子置空隔离：
水电

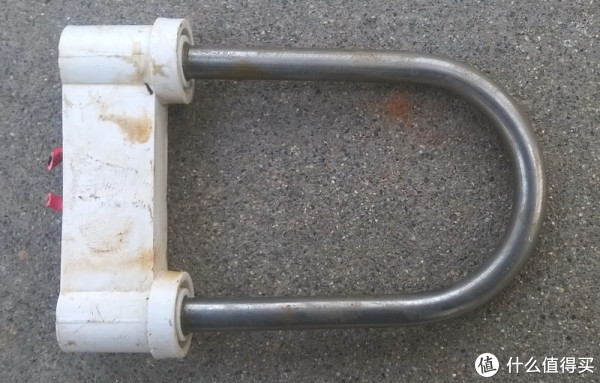

分离加热储热式暖水袋的加热管拆开塑料罩壳，里面的不锈钢加热管倒也货真价实：

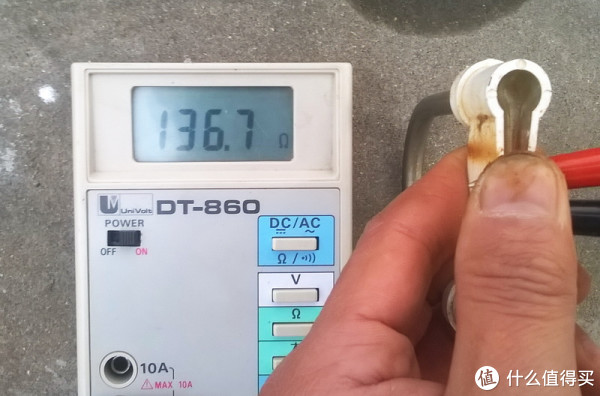

电热丝的电阻是136欧，说明这个管子没坏。假设电阻丝加热后阻值恒定不变的话，那可以算出这个热水袋的实际功耗是355W。厂家的标签上的参数是430W。
水电
分离加热储热式暖水袋加热管的电阻既然电热丝没坏，那不加热的原因只能是下面这个----温控器了：
水电
分离加热储热式暖水袋的温控器

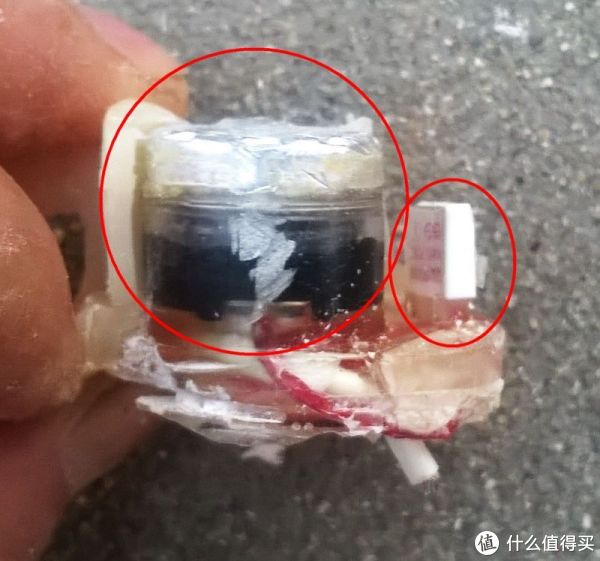

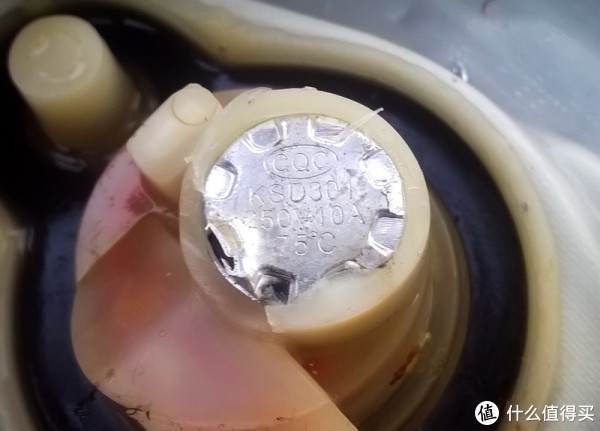

这个到确实是采用了双重温度控制技术。左边圆圈是75度温控器，每次加热到75度就会断电，右边的是温度保险，动作温度应该是80-90度，一次性的断了不会恢复热水袋直接报废。和厂家的宣传相符。

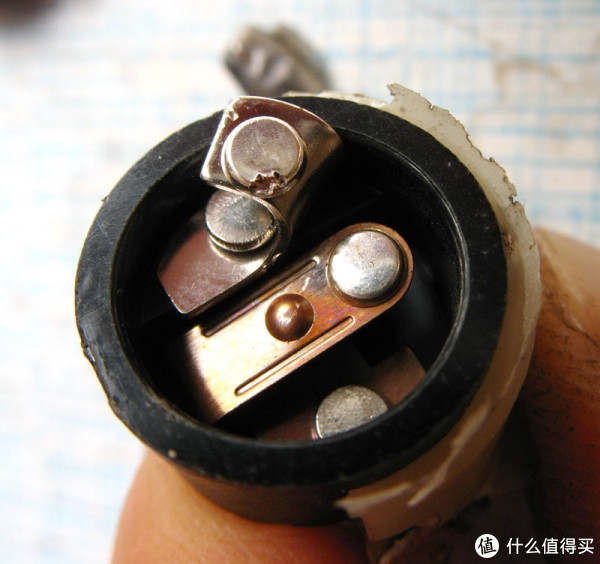

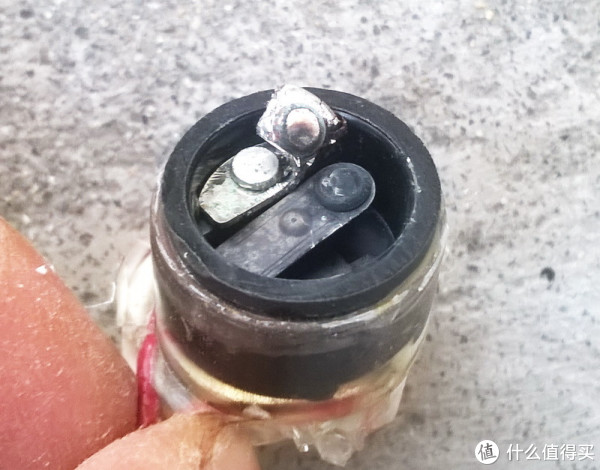

拆开温控器，触点黑黑的均已烧蚀造成了接触电阻大而导电不良。当然这个温控器质量一般触点面积偏小了。
这是新的温控器（是上面用了1年的美美电热水袋里拆的），这个质量还可以，触点是银合金的亮闪闪的。（这两张图片的静触点我都弯折了180度，原来应该是静触点朝下的 ）
此物的原理是内部的双金属片到达设定温度时会自动弯曲，通过一个顶杆的运动控制动触点的通断。
如果各位仔细观察的话，每次加热完成后自动跳电时其实有蛮大的火花的，这个拉弧火花造成了触点的损坏。所以如果各位想热水袋使用寿命长一些，尽量少让这个温控器起作用，可以在温度合适但还未自动跳电之前手工拔掉电源插头。
事实再次证明外观样子越好看的就越有可能不中用啊
：
