从信号到数据：图像采集卡核心技术解析

2026-01-30 17:27阅读：

http://blog.sina.cn/dpool/blog/u/6172771752

在工业机器视觉、医疗影像、智能交通等领域，图像采集卡是连接图像传感器/相机与工控机/处理终端的关键桥梁。它的核心作用是将相机输出的模拟或数字图像信号，转化为计算机可识别、处理的数字数据，并保障传输过程的实时性、稳定性与画质无损。本文将从核心技术维度，拆解图像采集卡从信号接收至数据输出的全流程逻辑。
一、信号接收与适配技术：兼容多元输入接口
图像采集卡的第一步是完成与相机的信号对接，其接口兼容性直接决定了设备的适用场景，核心技术围绕接口协议适配与信号类型解析展开。
接口协议标准化适配
工业场景中主流的相机接口（如GigE Vision、USB3 Vision、Camera Link、CoaXPress）对应不同的传输协议，采集卡需内置专用的协议解码模块，实现与相机的无缝通信。

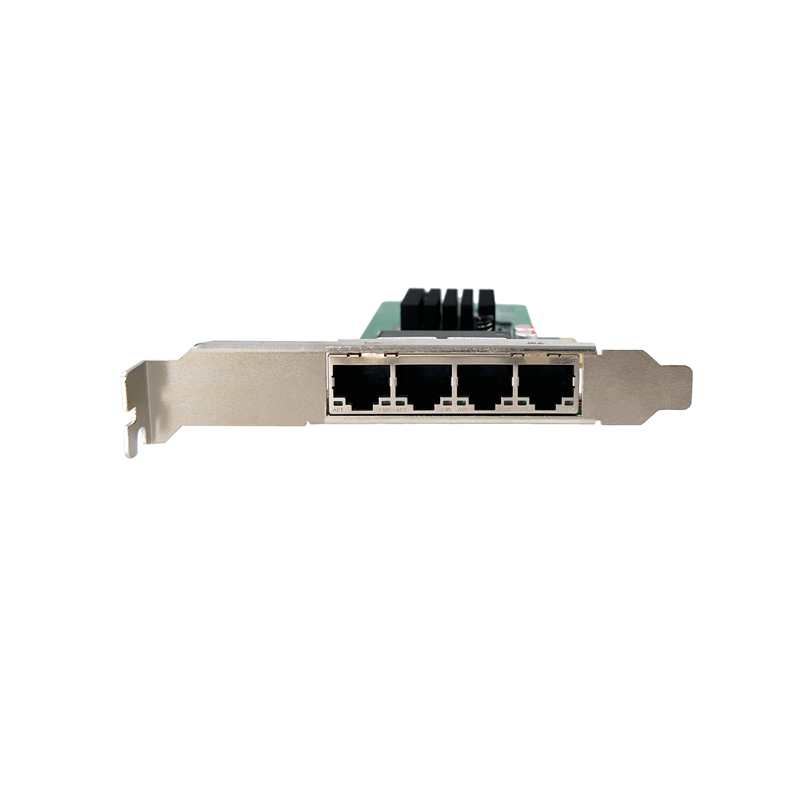

l对于GigE Vision接口，采集卡集成千兆/万兆以太网控制器，支持远距离传输（最远100m），通过UDP/TCP协议完成数据分包与重组；
l对于Camera Link
SPAN>Base、Medium、Full等不同配置，采集卡需匹配对应的通道数量，满足高分辨率、高帧率相机的传输需求；
l对于CoaXPress接口，借助同轴电缆实现图像数据、控制信号、供电的“一线传输”，采集卡需支持双向数据交互，适配工业现场的复杂布线环境。
模拟/数字信号双模式处理
针对不同类型相机输出的信号，采集卡分为模拟采集卡与数字采集卡，核心处理技术各有侧重：
l模拟信号处理：需通过模数转换器（ADC） 将相机输出的模拟电压信号转化为数字信号，ADC的位数（8bit/10bit/12bit）直接决定图像的灰度等级与色彩还原度，高位数ADC可捕捉更细腻的明暗细节；
l数字信号处理：直接接收相机输出的数字信号，无需模数转换，核心是通过时钟同步模块实现采集卡与相机的时钟频率匹配，避免数据丢包或错位。
二、数据预处理技术：提升图像质量与处理效率
采集卡并非简单的“信号中转站”，而是集成了预处理功能，在数据传输至计算机前完成初步优化，降低后端工控机的运算负荷，核心技术包括图像增强、格式转换与实时缓存。
实时图像增强与校正
l降噪处理：内置硬件降噪算法，通过去除信号传输过程中产生的椒盐噪声、高斯噪声，提升图像信噪比；
l白平衡与伽马校正：针对工业场景中光照不均的问题，自动调整图像的色温与灰度曲线，保障图像色彩与实际场景一致；
l坏点修复：识别并补偿相机传感器的坏点，避免单点缺陷影响整幅图像的质量。
图像格式转换与裁剪
采集卡支持将原始图像数据转换为BMP、JPEG、RAW等通用格式，同时可根据需求进行ROI（感兴趣区域）裁剪，仅传输有效区域数据，大幅降低传输带宽占用。例如在产品外观检测中，仅采集产品主体区域，忽略背景部分。
高速缓存技术
内置大容量FIFO（先进先出）缓存芯片，解决相机采集速度与计算机处理速度不匹配的问题。当相机帧率高于计算机接收速度时，缓存模块可临时存储图像数据，避免数据丢失；当计算机处理能力空闲时，再将缓存数据批量传输，保障数据传输的连续性。
三、数据传输与同步技术：保障实时性与精准性
在工业自动化检测场景中，图像数据的传输延迟与同步精度直接影响检测结果的准确性，核心技术包括高带宽传输、触发同步与多卡协同。
高带宽PCIe总线传输
采集卡通过PCIe接口与计算机主板连接，PCIe 3.0/4.0协议提供高达8GT/s的传输速率，可满足4K@60fps、8K@30fps等高分辨率高帧率图像的实时传输需求。同时，采集卡支持DMA（直接内存访问）技术，无需CPU介入，直接将图像数据写入计算机内存，大幅提升传输效率，降低CPU占用率。
精准触发同步控制
工业视觉系统中，采集卡需与运动控制卡、传感器等设备协同工作，核心依赖硬件触发技术：
l外部触发：接收光电传感器、编码器等设备的触发信号，实现“物体到位即采集”，保障图像采集与生产节拍同步；
l软件触发：通过计算机指令控制采集时机，适用于静态场景拍摄；
l多相机同步：支持多通道采集卡同时接收触发信号，实现多相机多角度同步拍摄，满足3D视觉检测、全景拼接等需求。
多卡协同与数据整合
针对超高清、多视角的复杂视觉系统，支持多块采集卡并联工作，通过时钟同步（GenLock）技术实现多卡间的帧同步，确保不同采集卡采集的图像在时间上完全对齐。同时，采集卡可将多路图像数据整合为统一格式输出，便于后端算法进行融合处理。
四、驱动与软件适配技术：打通软硬件交互链路
采集卡的功能实现离不开驱动程序与配套软件的支持，核心技术围绕驱动兼容性与开发工具链展开。
跨平台驱动程序开发
主流采集卡支持Windows、Linux等操作系统，驱动程序需实现底层硬件与上层应用的通信，提供统一的API接口，简化用户开发流程。例如兼容OpenCV、Halcon、VisionPro等主流机器视觉开发库，实现“即插即用”的二次开发体验。
配置与调试软件
配套的上位机软件可实现采集参数的可视化配置，如分辨率、帧率、曝光时间、触发模式等，同时支持实时图像预览、数据存储与日志记录，帮助用户快速排查硬件连接与信号传输问题。
五、工业级可靠性技术：适应复杂工作环境
工业场景对采集卡的稳定性要求极高，核心技术包括宽温设计、抗干扰防护与冗余容错。
宽温与抗电磁干扰设计
采用工业级元器件，支持-40~85的宽温工作范围，适应工厂车间的高低温环境；内置电磁屏蔽模块，抵抗变频器、电机等设备产生的电磁干扰，保障信号传输的稳定性。
冗余容错与故障自检
具备数据校验功能，通过CRC（循环冗余校验）算法检测传输过程中的数据错误，自动重传损坏数据包；同时支持硬件故障自检，当出现接口松动、信号异常等问题时，及时向计算机发送报警信号，保障系统稳定运行。
总结
图像采集卡的核心技术贯穿信号接收-预处理-传输-适配全流程，其性能优劣直接决定机器视觉系统的成像质量与处理效率。随着工业自动化向高精度、高实时性方向发展，采集卡正朝着更高带宽（支持8K/16K超高清）、更低延迟（微秒级同步）、更智能预处理（集成AI算法加速模块）的方向演进，为智能制造、智能检测等领域提供更强大的硬件支撑。
