我们知道通常做曲面的方法无非就是先整体再细节、先大面再切面补面；多边面拆四边面等。但为什么有的时候补出来的面总是很不光顺呢？这主要是因为功力不够深厚，换言之则是练习力度不够深厚。
练习考察重点及要求：
曲面基础命令：曲线、边界混合、造型
曲面整体分析及拆解方法、曲面生成原理
要求曲面衔接光顺，曲面加厚15mm合格
练习考察重点及要求：
曲面基础命令：曲线、边界混合、造型
曲面整体分析及拆解方法、曲面生成原理
要求曲面衔接光顺，曲面加厚15mm合格
新浪博客
详细曲面造型图文教程如下：

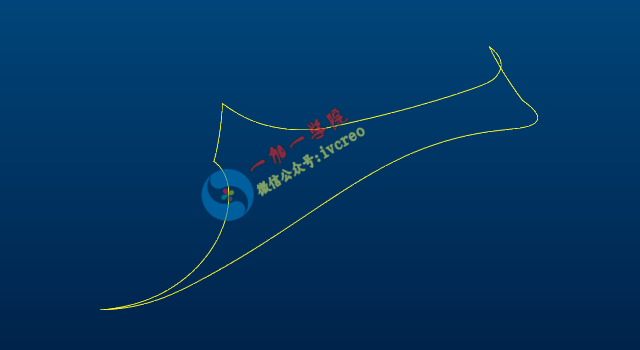

STEP1.新建零件文件，导入igs曲线文件并分析曲线曲率
经分析可发现此案例整体上不具有对称性，且特征过渡狭长，前段存在尖角，从效果图以及分析其曲线构成可知此案例需将整体多边曲面拆解为合适的四边面进行构建。具体拆分思路如下图所示（仅供参考）
如上图所示，可将整体拆分为部分构成，但处尖角无法拆解，故只能考虑对其直接构面，而两部分为了更好的把握曲面的过渡，需添加曲线；处曲面为六边效果，故需考虑对其拆解，最常见的方法则是[搭对角线]。

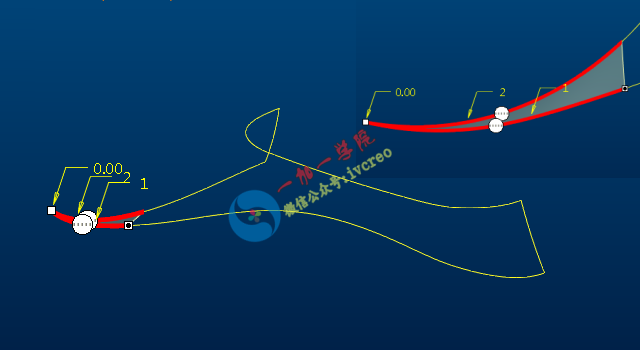

STEP2.边界混合构建出曲面（两条边）

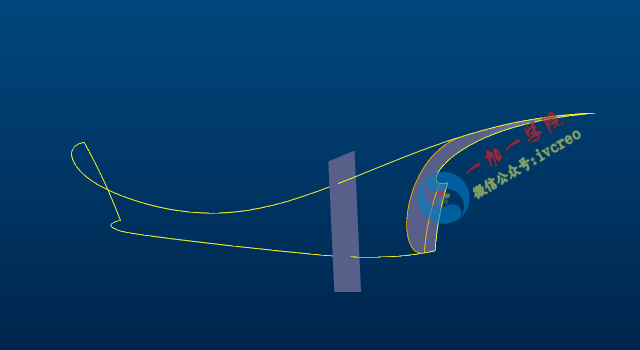

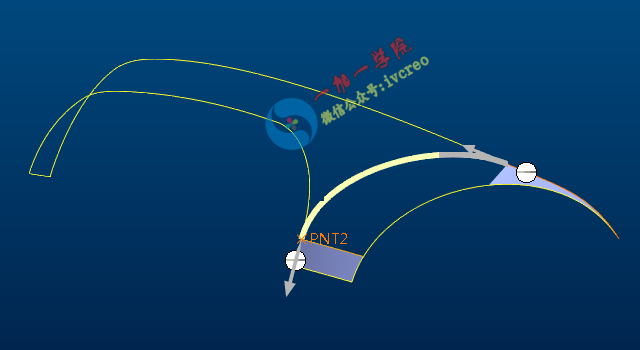

STEP3.构建造型曲线/拉伸曲面--创建交点--草绘构线，作为处曲面边界

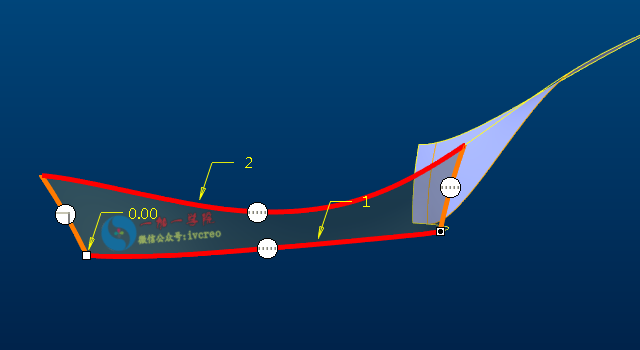

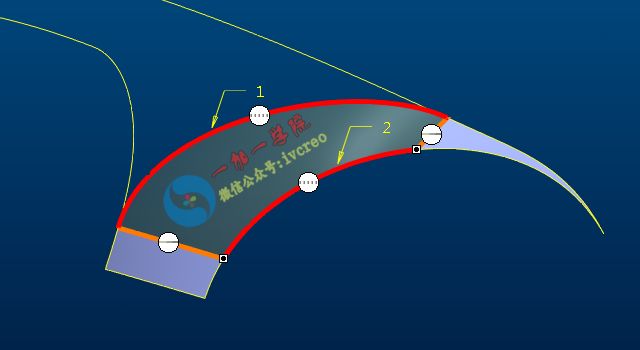

STEP4.边界混合构建处曲面，并设定约束条件

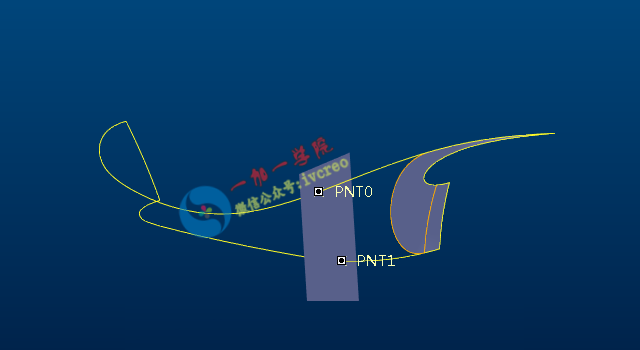

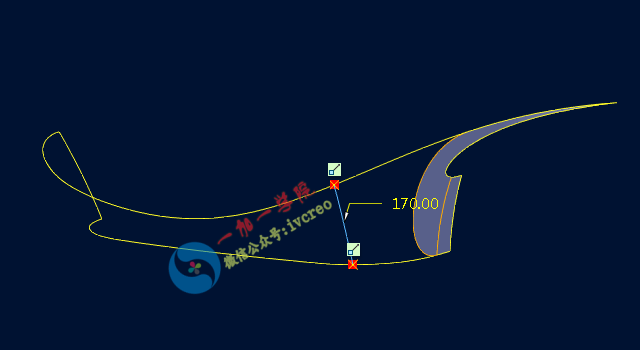

STEP5.创建通过点的基准线，拆解曲面
STEP6.边界混合上步曲面，并设定相应约束

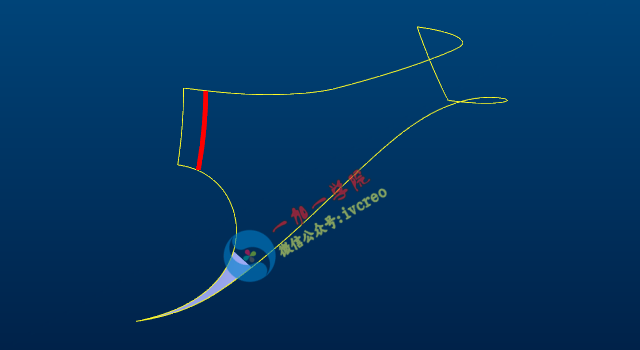

STEP7.构建造型曲线/拉伸曲面--创建交点--草绘构线，作为处曲面边界

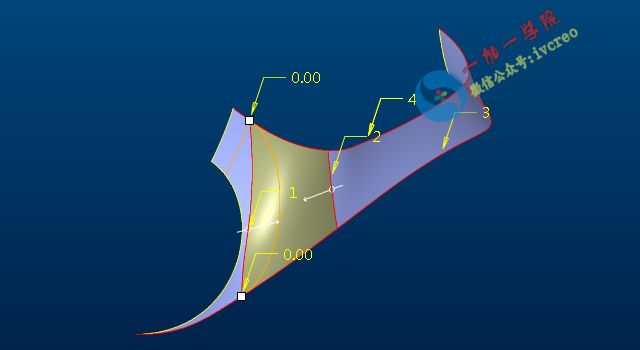

STEP8.边界混合构建曲面，并设定相应约束

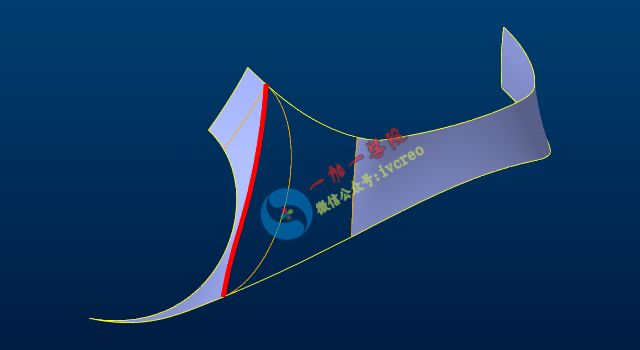

STEP9.裁切第六步曲面，继续拆解曲面；造型曲面上的曲线/拉伸曲面--修剪

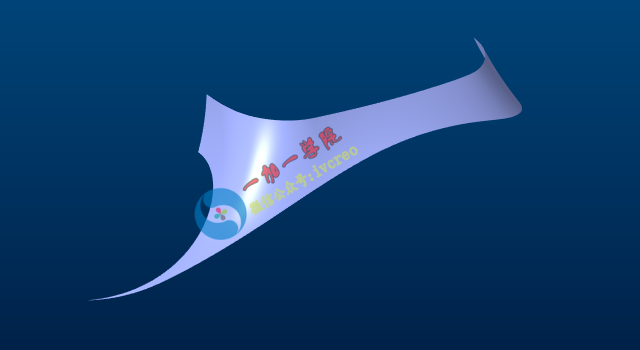

STEP10.边界混合/造型完善曲面，注意设定边界约束条件

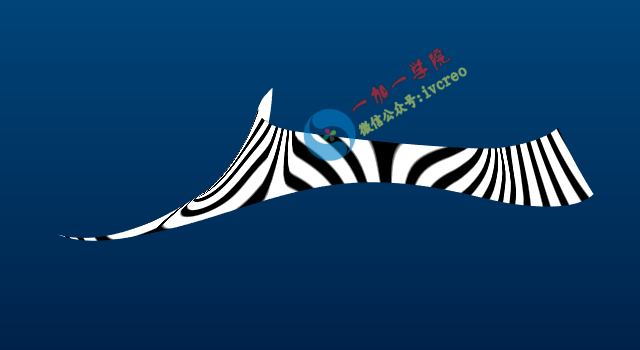

曲面加厚及斑马条纹分析：
总结：
本题目主要的难度在于两侧弯面的过渡，在处理过渡曲面时，通常我们会将多边面、三边面等不规则的面拆成相对规则的四边面来连接。因此本案例的解决关键是如何把不规则的多边面切成相对规则的四边面，即是重点考察曲面拆解思路。
高质量的曲面就必须有高质量的曲线，为了防止因曲线曲率影响曲面变形，所以我们在创建曲线时需要重视曲线质量，高度把握曲线曲率变化。
平有待提升。仅以此案例整理举例分享学习~~
