828D工件自动测量功能的应用（下） 原创
2016-02-04 机床杂志社
4PLC程序的编写
测量数据主要通过NC变量传递的，PLC主要用来控制测头的打开和关闭，还可以对测头状态进行监控。通用的测头控制PLC程序如下：

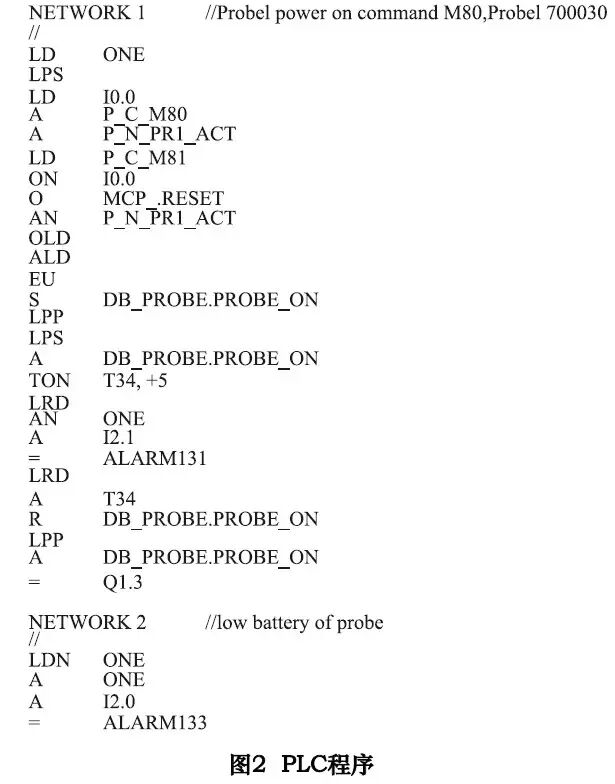

图2的PLC程序中，用M代码M80打开测头，M81来关闭测头，12.0来检测测头的电压，如果电压不正常就报警。
5工件测头的标定
工件测头的标定是利用环规或镗过的孔作为基准来确定测头的长度和直径。首先在828D系统刀具表里创建一把3D测头刀具，并且使该刀具装载在当前主轴上，如图3所示。
4PLC程序的编写
测量数据主要通过NC变量传递的，PLC主要用来控制测头的打开和关闭，还可以对测头状态进行监控。通用的测头控制PLC程序如下：
图2的PLC程序中，用M代码M80打开测头，M81来关闭测头，12.0来检测测头的电压，如果电压不正常就报警。
5工件测头的标定
工件测头的标定是利用环规或镗过的孔作为基准来确定测头的长度和直径。首先在828D系统刀具表里创建一把3D测头刀具，并且使该刀具装载在当前主轴上，如图3所示。
