MATLAB处理信号得到频谱、相谱、功率谱
第一：频谱
一.调用方法
X=FFT(x)；
X=FFT(x，N)；
x=IFFT(X);
x=IFFT(X,N)
用MATLAB进行谱分析时注意：
（1）函数FFT返回值的数据结构具有对称性。
例：
N=8;
n=0:N-1;
xn=[4 3 2 6 7 8 9 0];
Xk=fft(xn)
→
Xk =
39.0000 -10.7782 + 6.2929i 0 - 5.0000i 4.7782 - 7.7071i 5.0000 4.7782 + 7.7071i 0 + 5.0000i -10.7782 - 6.2929i
Xk与xn的维数相同，共有8个元素。Xk的第一个数对应于直流分量，即频率值为0。
（2）做FFT分析时，幅值大小与FFT选择的点数有关，但不影响分析结果。在IFFT时已经做了处理。要得到真实的振幅值的大小，只要将得到的变换后结果乘以2除以N即可。
二.FFT应用举例

例1：x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t)。采样频率fs=100Hz，分别绘制N=128、1024点幅频图。
clf;
fs=100;N=128; %采样频率和数据点数
n=0:N-1;t=n/fs; %时间序列
x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t); %信号
y=fft(x,N); %对信号进行快速Fourier变换
mag=abs(y); %求得Fourier变换后的振幅
f=n*fs/N; %频率序列
subplot(2,2,1),plot(f,mag); %绘出随频率变化的振幅
xlabel('频率/Hz');
ylabel('振幅');title('N=128');grid on;
subplot(2,2,2),plot(f(1:N/2),mag(1:N/2)); %绘出Nyquist频率之前随频率变化的振幅
xlabel('频率/Hz');
ylabel('振幅');title('N=128');grid on;
%对信号采样数据为1024点的处理
fs=100;N=1024;n=0:N-1;t=n/fs;
x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t); %信号
y=fft(x,N); %对信号进行快速Fourier变换
mag=abs(y); %求取Fourier变换的振幅
f=n*fs/N;
subplot(2,2,3),plot(f,mag); %绘出随频率变化的振幅
xlabel('频率/Hz');
ylabel('振幅');title('N=1024');grid on;
subplot(2,2,4)
plot(f(1:N/2),mag(1:N/2)); %绘出Nyquist频率之前随频率变化的振幅
xlabel('频率/Hz');
ylabel('振幅');title('N=1024');grid on;

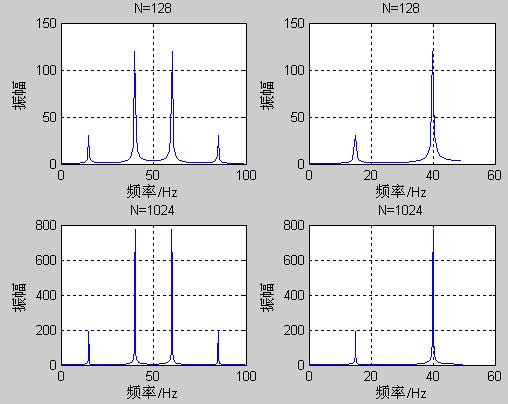

运行结果：

登录/注册后可看大图
fs=100Hz，Nyquist频率为fs/2=50Hz。整个频谱图是以Nyquist频率为对称轴的。并且可以明显识别出信号中含有两种频率成分：15Hz和40Hz。由此可以知道FFT变换数据的对称性。因此用FFT对信号做谱分析，只需考察0~Nyquist频率范围内的福频特性。若没有给出采样频率和采样间隔，则分析通常对归一化频率0~1进行。另外，振幅的大小与所用采样点数有关，采用128点和1024点的相同频率的振幅是有不同的表现值，但在同一幅图中，40Hz与15Hz振动幅值之比均为4：1，与真实振幅0.5：2是一致的。为了与真实振幅对应，需要将变换后结果乘以2除以N。
例2：x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t),fs=100Hz,绘制：
（1）数据个数N=32，FFT所用的采样点数NFFT=32；
（2）N=32，NFFT=128；
（3）N=136，NFFT=128；
（4）N=136，NFFT=512。
clf;fs=100; %采样频率
Ndata=32; %数据长度
N=32; �T的数据长度
n=0:Ndata-1;t=n/fs; %数据对应的时间序列
x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t); %时间域信号
y=fft(x,N); %信号的Fourier变换
mag=abs(y); %求取振幅
f=(0:N-1)*fs/N; %真实频率
subplot(2,2,1),plot(f(1:N/2),mag(1:N/2)*2/N); %绘出Nyquist频率之前的振幅
xlabel('频率/Hz');ylabel('振幅');
title('Ndata=32 Nfft=32');grid on;
Ndata=32; %数据个数
N=128; �T采用的数据长度
n=0:Ndata-1;t=n/fs; %时间序列
x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t);
y=fft(x,N);
mag=abs(y);
f=(0:N-1)*fs/N; %真实频率
subplot(2,2,2),plot(f(1:N/2),mag(1:N/2)*2/N); %绘出Nyquist频率之前的振幅
xlabel('频率/Hz');ylabel('振幅');
title('Ndata=32 Nfft=128');grid on;
Ndata=136; %数据个数
N=128; �T采用的数据个数
n=0:Ndata-1;t=n/fs; %时间序列
x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t);
y=fft(x,N);
mag=abs(y);
