油压装置组合阀改造方案及改造过程说明（额定压力为2.5MPa、4.0MPa、6.3MPa）
1

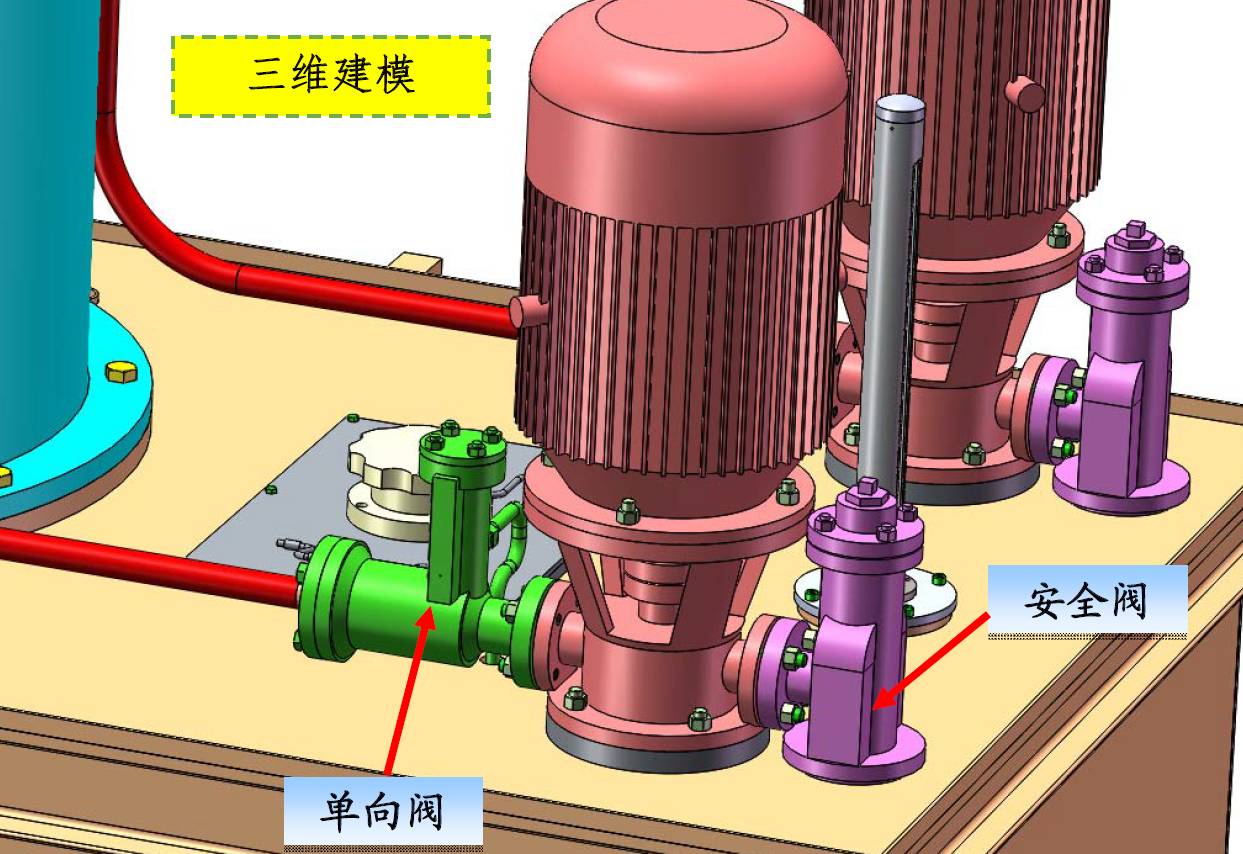

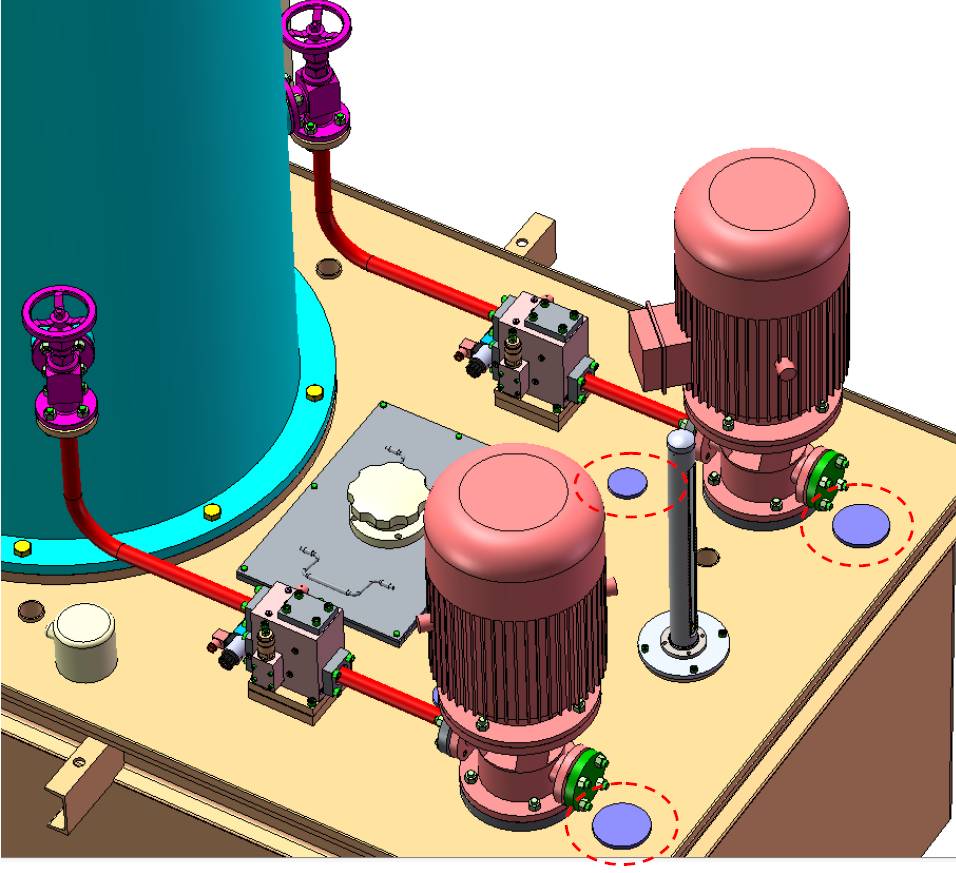

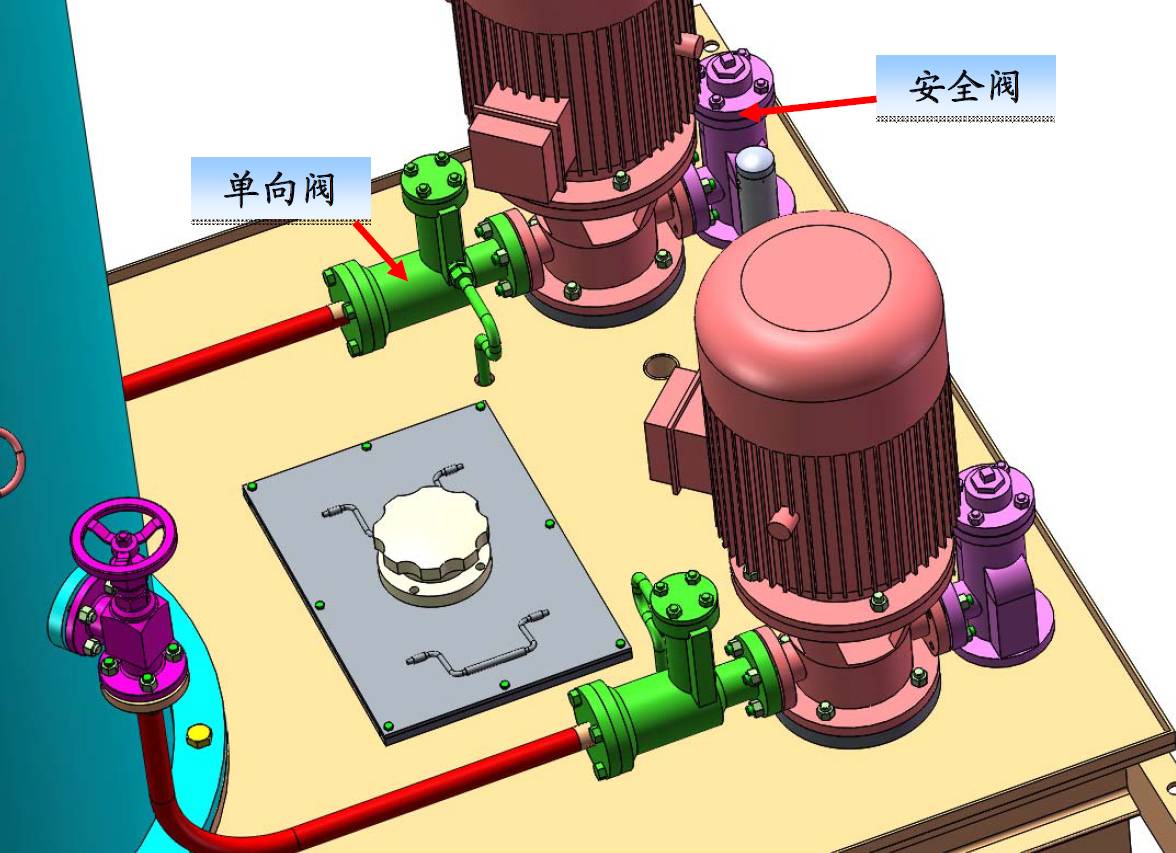

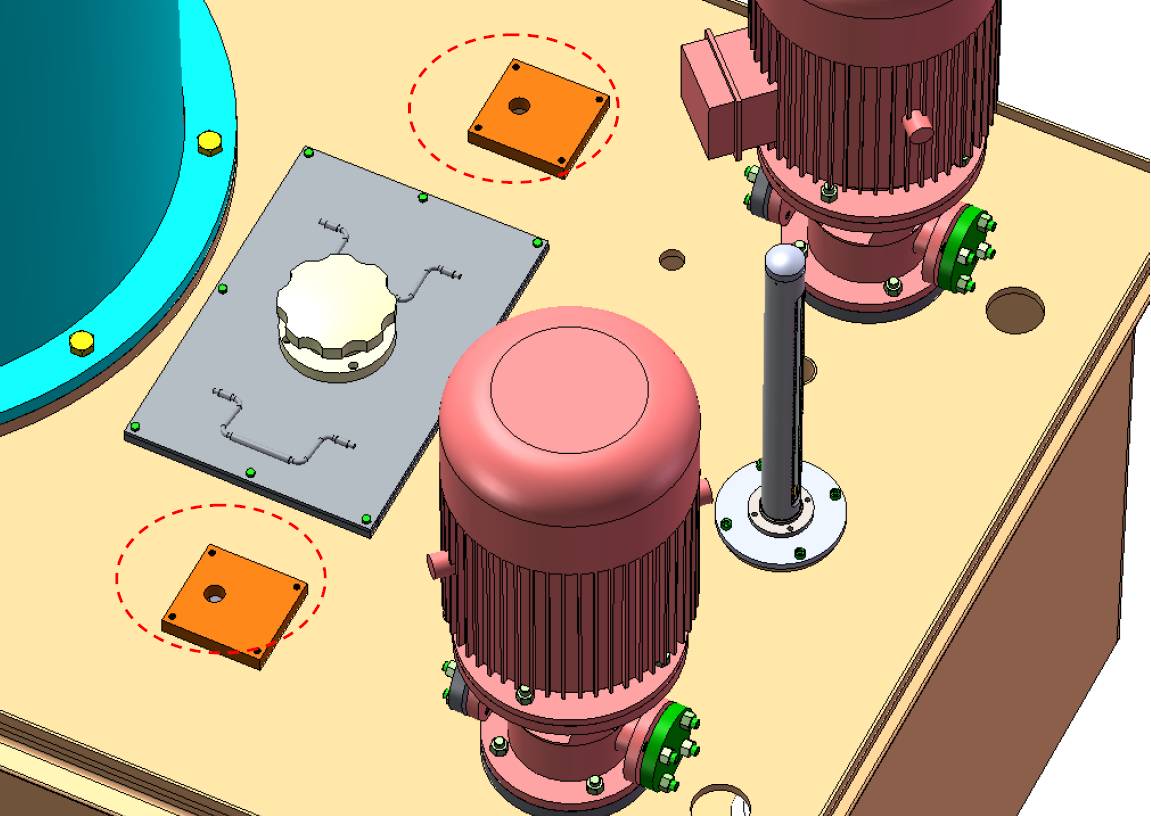

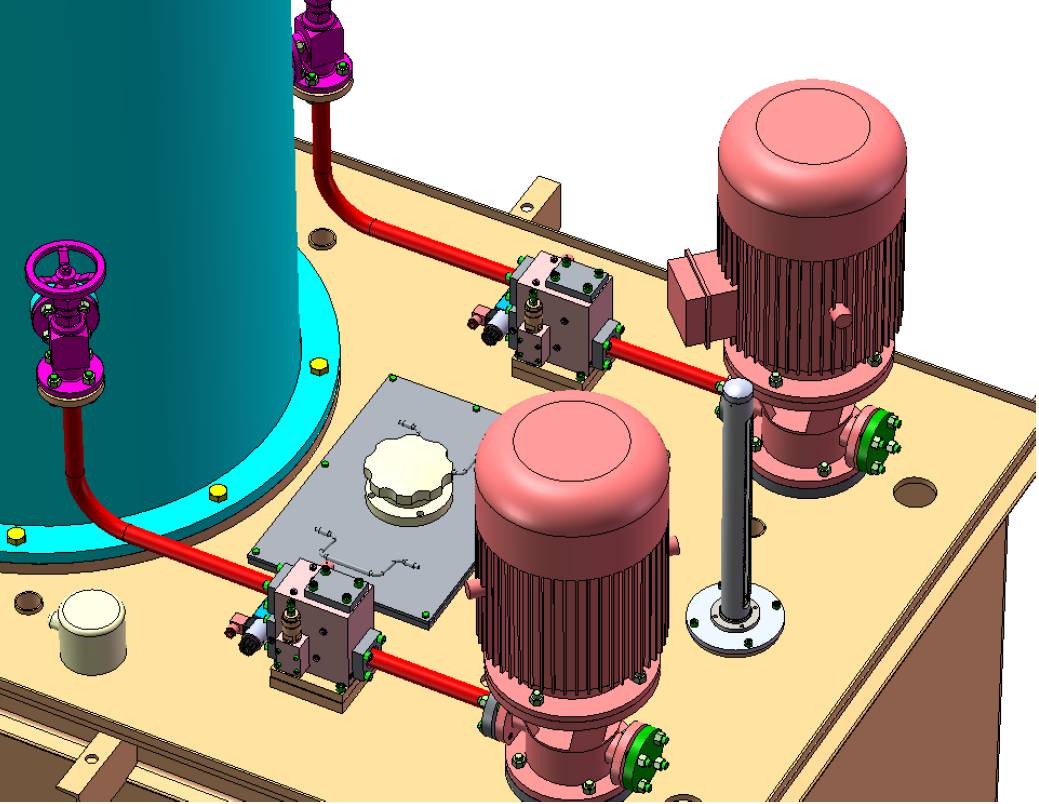

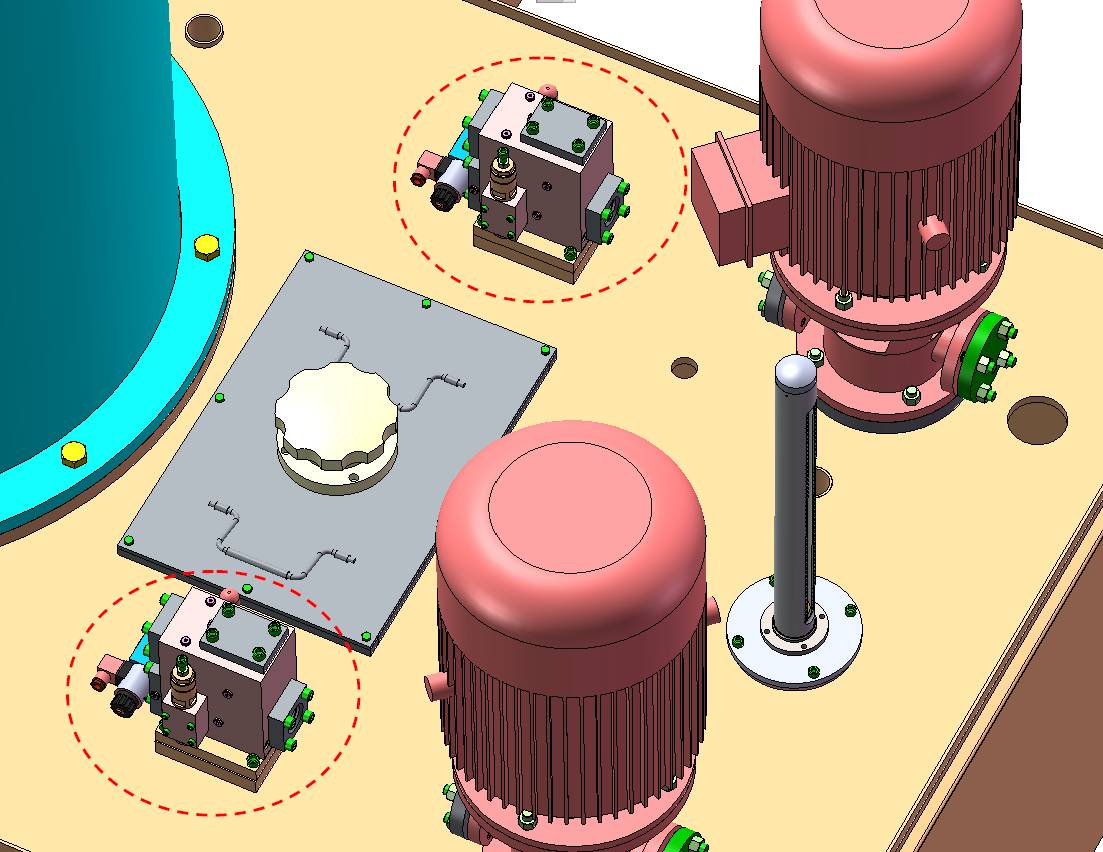

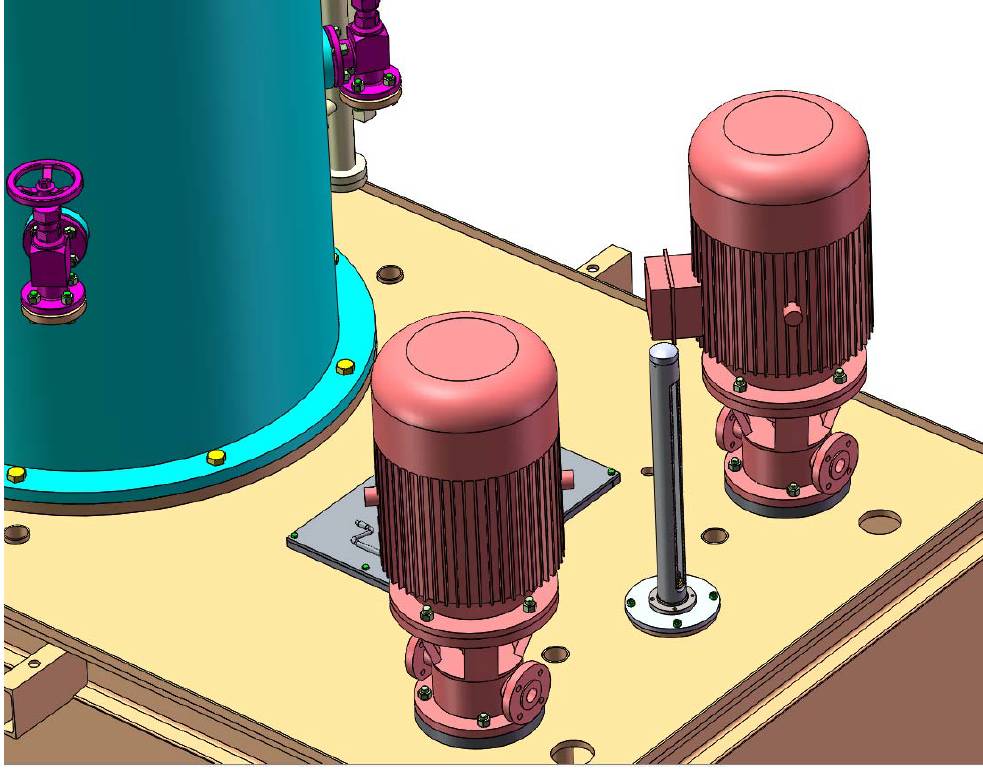

将原设备的安全阀、单向阀及相关连接件拆除，在箱体上安装新的组合阀。
2
2.1
新浪博客
2.2
2.3
2.4
2.5
2.6
2.7
2.8
3
3.1
3.1.1

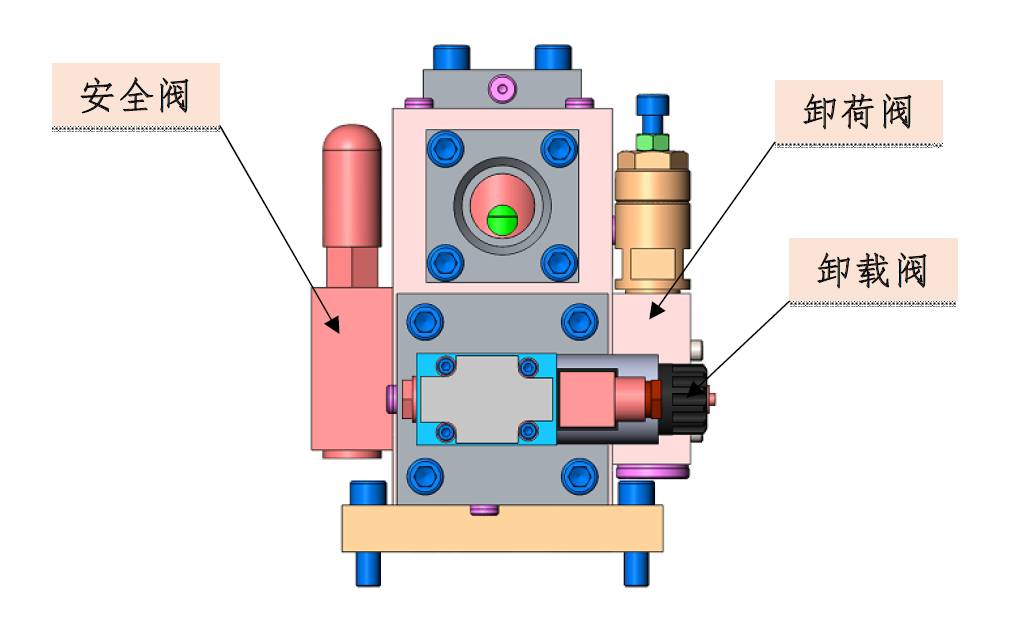

用于调整组合阀进油口的最高压力（即油泵出口的最高压力），调节位置为安全阀顶部阀冒内的内六角螺钉，顺时针旋转为调高压力，逆时针旋转为调低压力。注意：调整前先将锁紧螺母松开，调整好后再重新锁紧。3.1.2
用于调整组合阀出口的最高压力，并在压力达到设定值后将组合阀进油口（油泵出口）压力降低至低压，使油泵低压负载状态下运行。调节位置为卸荷阀顶部阀螺钉，顺时针旋转为调高压力，逆时针旋转为调低压力。注意：调整前先将锁紧螺母松开，调整好后再重新锁紧。3.1.3
用于将组合阀进油口的最高压力（即油泵出口的最高压力）直接降低为0，用于油泵启动时此法动作一段时间，使油泵启动过程更加平稳，对油泵电机起到保护作用。卸载阀有两种结构一种为电磁阀卸载一种为纯机械卸载，电磁阀卸载需要电气控制。机械卸载无需电气控制。
若卸载阀为电磁阀卸载电气控制流程为：油泵启动前或启动的同时电磁阀带电，经过4-6秒后延时后电磁阀失电。
3.1.4
用于阻止压力罐内的油压倒流。3.1.5
安全阀、卸荷阀及卸载阀通过控制排油阀的打开与关闭实现对油压的控制。3.2
A.将压力罐油压降至2.0MPa，先将卸荷阀调节螺杆向下（顺时针）旋紧至最下方，将安全阀调节螺杆向上（逆时针）调节到最上端。B.开启油泵，缓慢向下旋紧安全阀调节螺杆，同时观察压力表上升情况。此过程要间歇进行，旋转半圈左右后观察压力不再上升了再进行调整的操作。最终将压力值保持在4.8MPa左右。（放油后启动油泵，观察是否能保持在调整压力）
C.将油泵停掉，打开放油阀再将压力罐油压降至2.0MPa。
D.将卸荷阀调节螺杆向上调节到最上端，开启油泵，按上述调节安全阀的方法将卸荷阀调整到系统压力保持在2.6MPa左右即可。（放油后启动油泵，观察是否能保持在调整压力）
E.在调整好安全阀和卸荷阀后都要进行多次检验，确保安全阀和卸荷阀动作稳定可靠。
F.最后将锁紧螺母锁紧。
天津市科音自控设备有限公司
2017年12月22日
