最全的开关接线图单控、双控、三控接线大全接线不求人，有了这篇文章基本所有的单控、双控、三控都能搞定了，希望看完多多转发，多多收藏，让更多的人也能学习到一些专业知识，谢谢。自己动手时一定要确保安全的情况下进行，建议旁边有人帮忙看着。

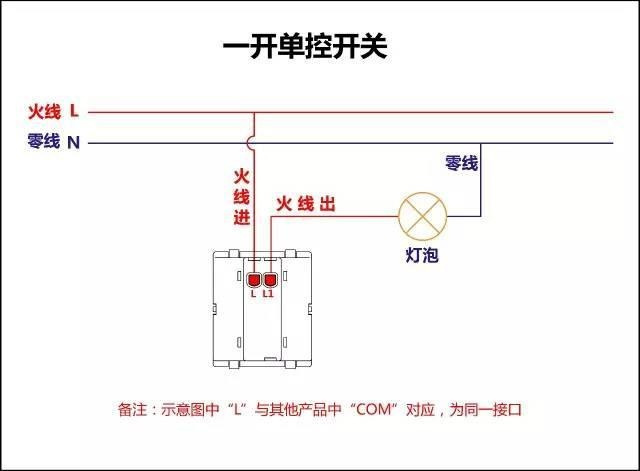

一开单控开关接线图

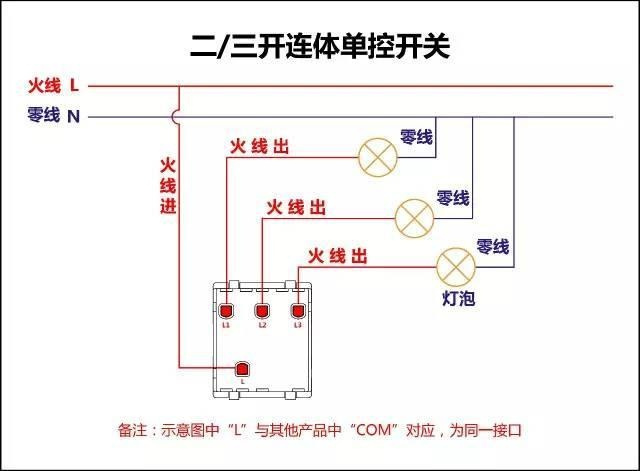

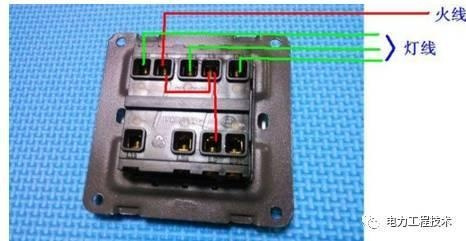

二三开连体单控开关接线图

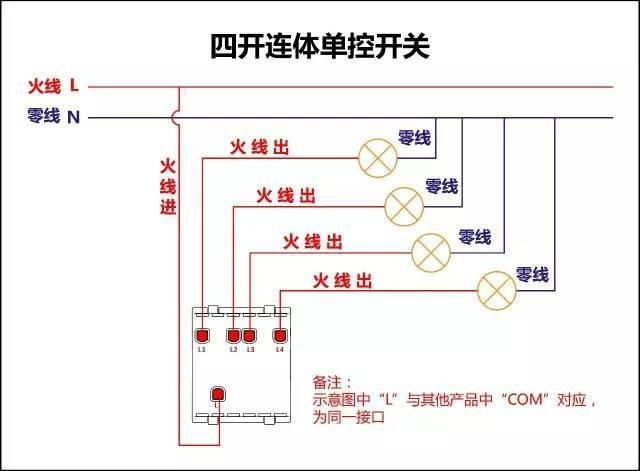

四开连体单控开关接线图

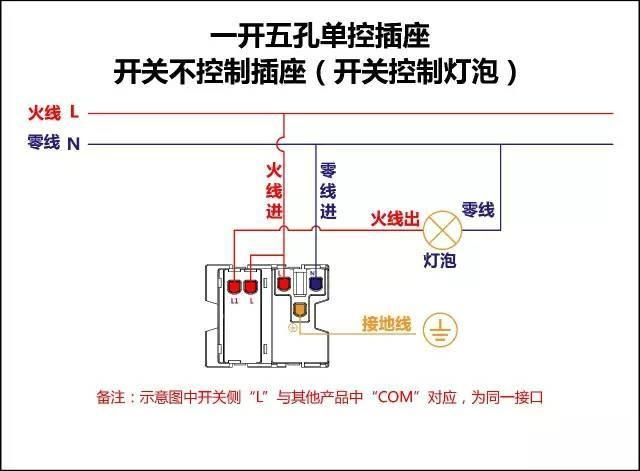

一开五孔单控插座接线图
一开单控开关接线图
二三开连体单控开关接线图
四开连体单控开关接线图
一开五孔单控插座接线图
新浪博客

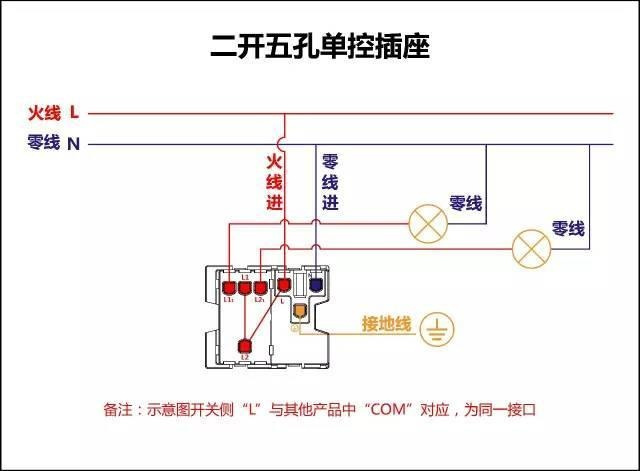

二开五孔单控插座接线图

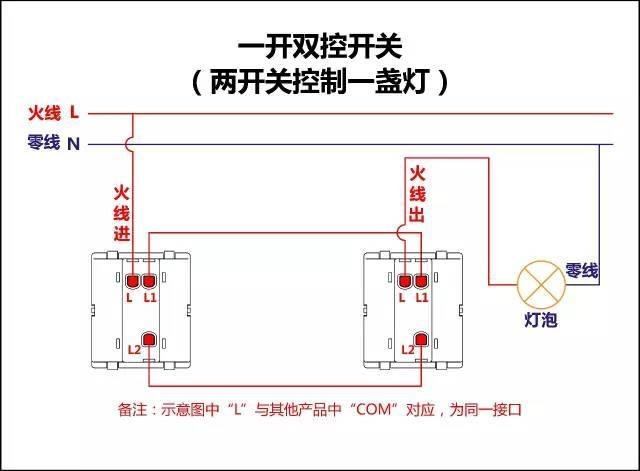

一开双控开关接线图

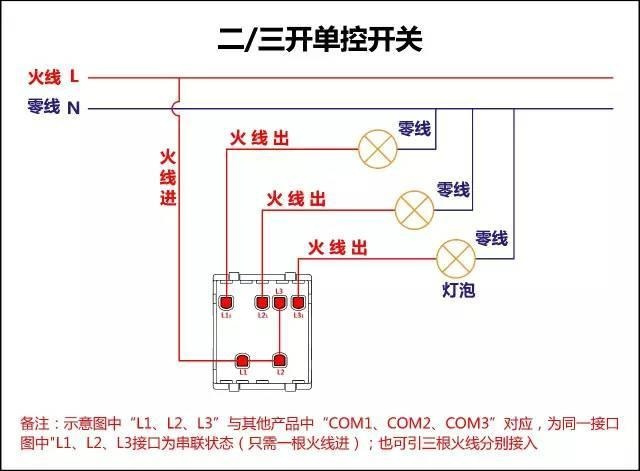

二三开单控开关接线图

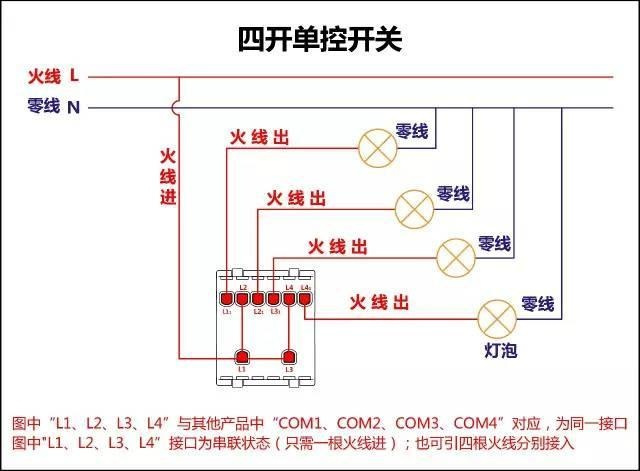

四开单控开关接线图

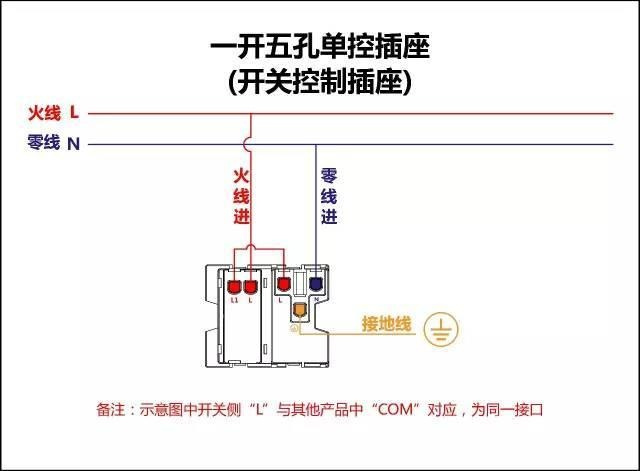

一开五孔单控插座接线图

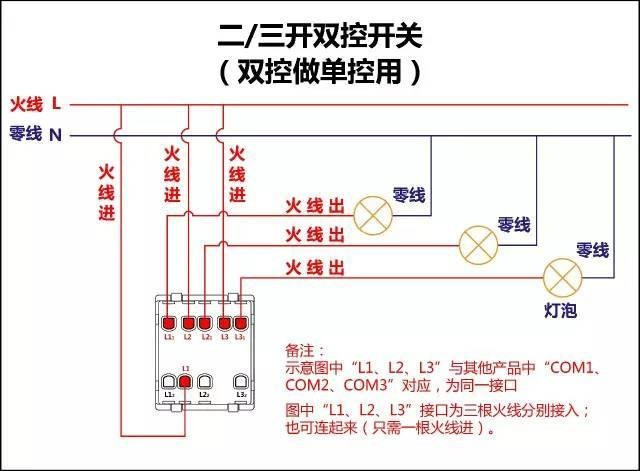

二三开双控开关接线图
一开多控开关接线图
施耐德电气一位单开单联双控电源插座开关面板16A绎尚镜瓷白
￥29.72
购买
衡智能平衡磁吸半空开关LED台灯家居生活小夜灯￥360购买

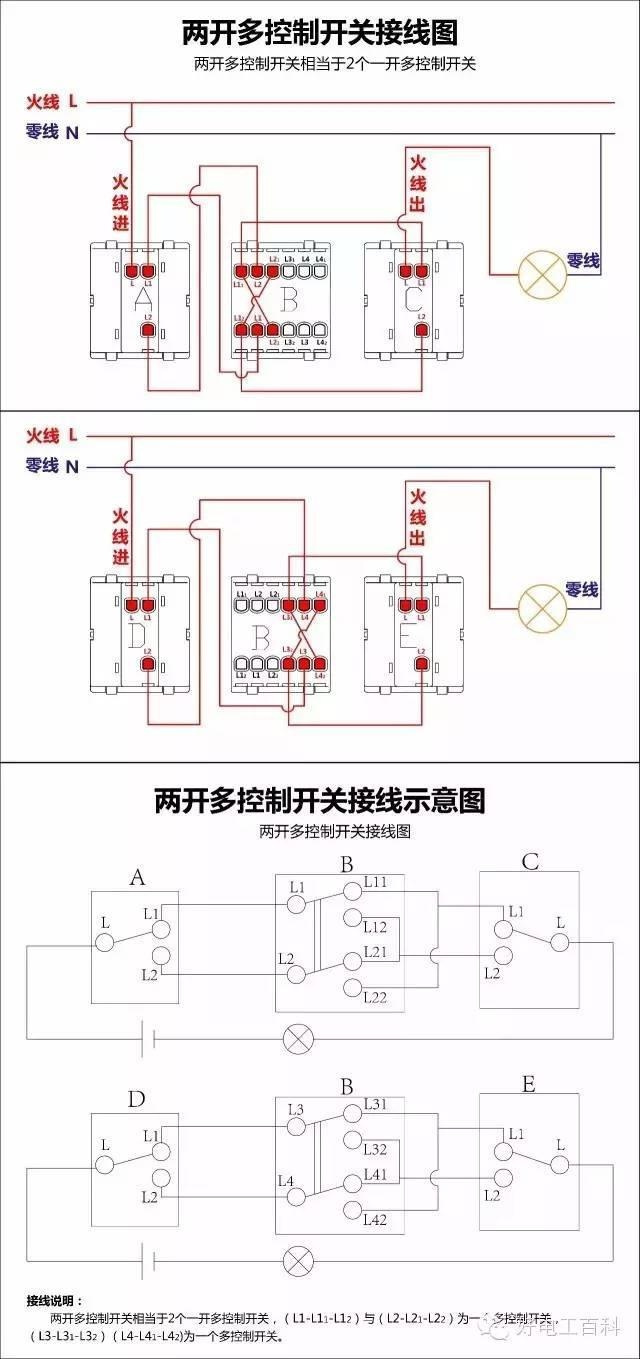

两开多控开关接线图

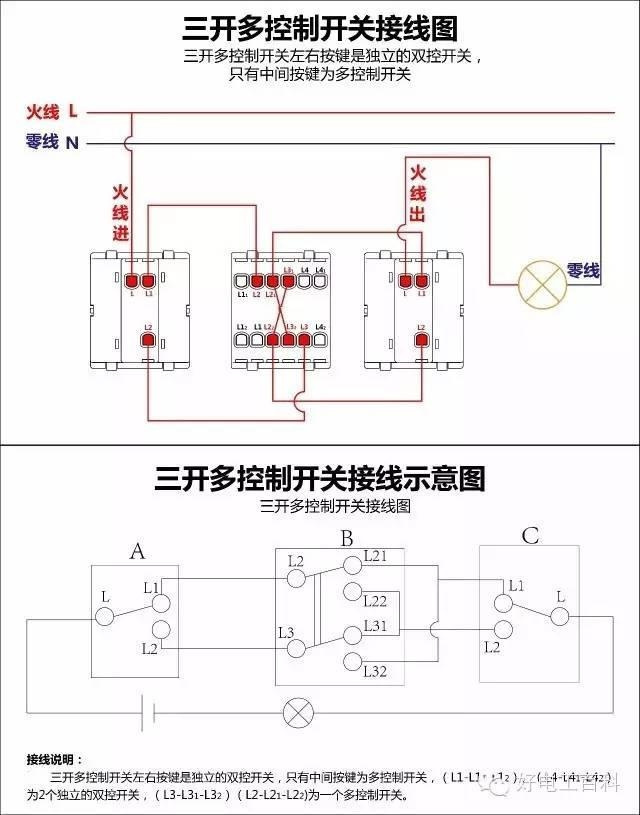

三开多控开关接线图
最牛的一个：

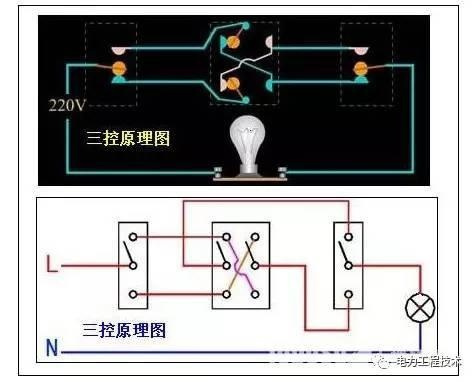

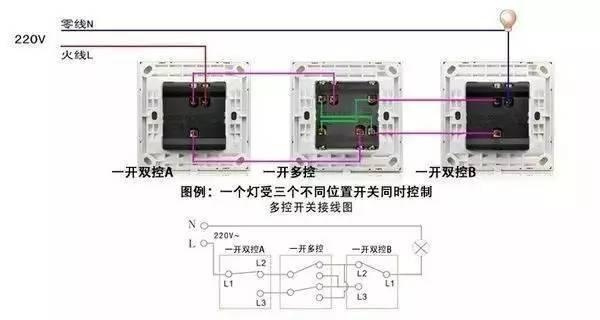

一灯三控接线图双控灯三联开关接线图
三个位置控制一个灯，需要两只双控开关加一只中途开关；
四个位置控制一个灯，需要两只双控开关加两只中途开关；
五个位置控制一个灯，需要两只双控开关加三只中途开关，以此类推。在电线排设上，同双控的排线一样都是排双线，只要注意两个双控开关装配在双线的前后两端，中途开关装配在中间即可（中途开关在中间实现两条电线的换向通断）。
双控开关好买，中途开关不好买而且巨贵，不过可以自己动手改制。简单的办法是买一个两开双控开关，中间用502胶水点一下，让两个双控开关一起联动，就是中途开关了。
接线可看下面的原理图。

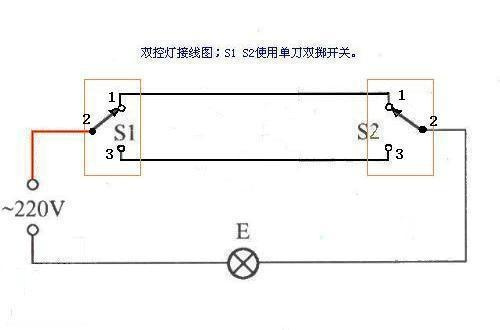

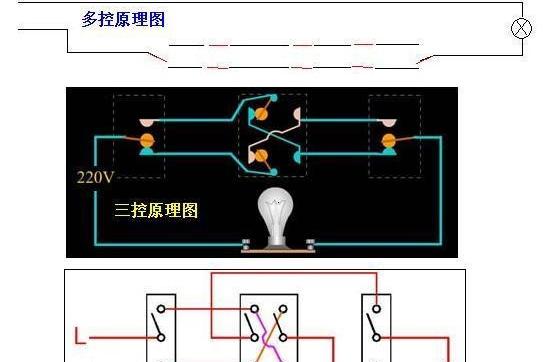

双控灯的原理图

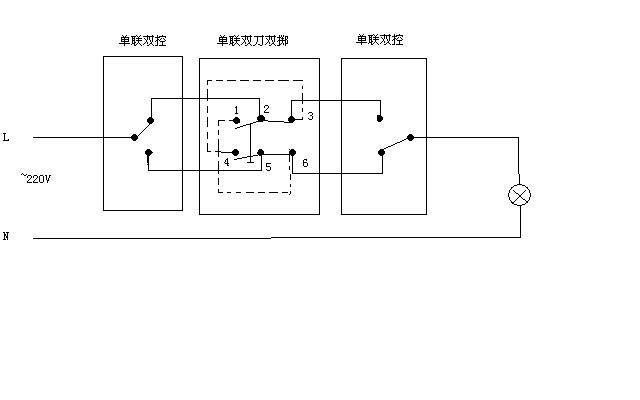

三联开关接线图
看完之后觉得对大家有帮助的话麻烦多多转发，多多收藏，让更多的人能学到这些专业知识，非常感谢大家
