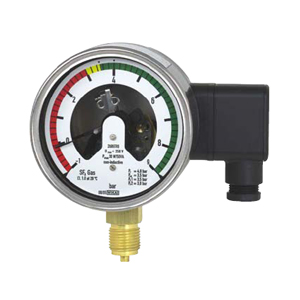

| 德国WIKA威卡212.22.100 SF6气体密度继电器(GDM) | |
|
|
 应用监控封闭SF6罐体气体的密度 用于室内安装使用 功能特性 改装后的波登管压力表 接触介质元件：铜合金 现场指示，并带有报警点 序列号 描述 表圆直径 100mm 精度等级(针对测量范围而言) 环境温度在+20°C时精度等级±1％ 环境温度在一20…+60°C时精度等级±2.5％ 以等体积线参考为压力校对为准 刻度范围 所有的标准压力范围和+/-范围，最小1.6bar 最大25bar(针对SF6气体在+20°C时) 压力校验Pe 参照订货说明(参考图表KALl—Chemie AG，HannoVerDr．D6ring制，1 979年) 容许使用温度 环境温度：-20～+60°C(气态) 储存温度：-50～+60°C 报警接 |
新浪博客
点／开关功率
最多3个磁助式电接点，接通或断开，镀绝缘层
开关点不可调节性和安全性。
开关功率：30W/50VA，最大1A
接点材料：80%Ag/20%Ni，10um镀金
开关精确等级(-20～+60°C)
若开关点和压力校验PE一致：如同显示精度
若开关点和压力校验PE不一致：与压力校验PE平行移动
高压测试
2 kV，50Hz，1s(针对壳体内部电路)
电气接口
电缆接线盒(配合密封管M20×1.5)
接口截面最大2.5mm。
压力接口
铜合金，外螺纹
G1/2B底部，SW22(EN 837)
压力测量敏感元件
铜合金，焊接的
密封性：
检验方式：氦气光谱测量法
传动机芯
材质：铜合金，银色壳体
双金属连杆(带温度补偿)
表盘
铝，红绿黄表盘分配，可根据客户特殊要求制作
指针
铝，黑色
表壳
CrNi_不锈钢
表玻璃
平面仪表玻璃
镶嵌环
卡口环，CrNi_不锈钢
防护等级标准
lP 54(EN 60 529/IEC 529)
重量
约0．85kg
最多3个磁助式电接点，接通或断开，镀绝缘层
开关点不可调节性和安全性。
开关功率：30W/50VA，最大1A
接点材料：80%Ag/20%Ni，10um镀金
开关精确等级(-20～+60°C)
若开关点和压力校验PE一致：如同显示精度
若开关点和压力校验PE不一致：与压力校验PE平行移动
高压测试
2 kV，50Hz，1s(针对壳体内部电路)
电气接口
电缆接线盒(配合密封管M20×1.5)
接口截面最大2.5mm。
压力接口
铜合金，外螺纹
G1/2B底部，SW22(EN 837)
压力测量敏感元件
铜合金，焊接的
密封性：
检验方式：氦气光谱测量法
传动机芯
材质：铜合金，银色壳体
双金属连杆(带温度补偿)
表盘
铝，红绿黄表盘分配，可根据客户特殊要求制作
指针
铝，黑色
表壳
CrNi_不锈钢
表玻璃
平面仪表玻璃
镶嵌环
卡口环，CrNi_不锈钢
防护等级标准
lP 54(EN 60 529/IEC 529)
重量
约0．85kg
|
|
|
|
[点击下载]212.22.100
SF6气体密度继电器(GDM)中文
