柱形图上标注升降箭头和百分比--（1）

2018-11-12 09:19阅读：

http://blog.sina.cn/dpool/blog/u/1979081662

原文地址：给你的图表增值加分（2）：柱形图上标注升降箭头和百分比作者：刘万祥ExcelPro

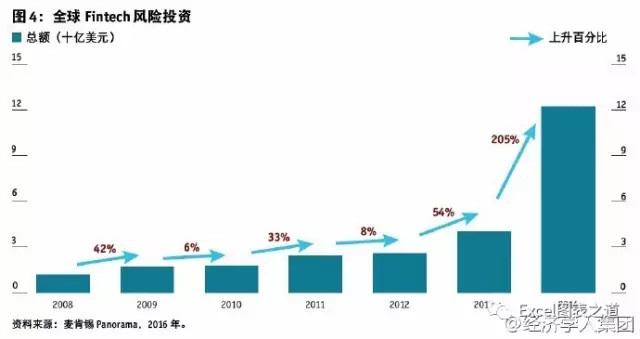

还是最近在经济学人微博看到的图表案例：

这个图表的主要特点是，柱形图之间标注了箭头线段和增长百分比，重点突出，有画龙点睛的作用。
在图表上进行标注，是增加图表沟通信息的有效手段，特别是标注箭头，会最强有力地吸引注意力。这种处理形式在工作中随时都有应
用场景，实用指数非常高，值得借鉴。
当你的指标涨势良好，画上这样的箭头和标注，老板一定会心花怒放。但是如果你的指标不好甚至业绩下跌，就不要画这样的箭头来刺激老板了。
从图片看，经济学人编辑似乎是手动绘制箭头和标注百分比的，因为箭头的起止位置、标签的位置都比较随意。但手动绘制的问题是比较繁琐，数据变化后又不能自动变化，需要手动调整。因此我们做的话，要找到自动绘制的方法。
经过思考，我很快找到自动绘制的办法，而且还比较简单，具有性价比，因此写成帖子和大家分享。
作图思路
Excel 的堆积柱形图可以添加系列线元素，连接堆积柱形图各段，我们可以利用这个系列线来绘制这个升降箭头。
但系列线和柱形图是紧密连接的，如果直接这样做，看起来就不是添加的标注了，不像例图看起来是后来标注的，显得更吸引人。
如何把系列线和柱形图分开？我考虑用辅助序列在次坐标做堆积柱形图后添加系列线，通过设置其分类间距，使其系列线与原序列的柱形图分开，实现后来标注的感觉。
数据准备
数据准备可以很简单，如下图。
[转载]给你的图表增值加分（2）：柱形图上标注升降箭头和百分比

辅助1，用来绘制次坐标的堆积柱形图，等于原指标。
辅助2，用来绘制隐藏的折线图，以显示增长百分比，E7：=AVERAGE(C7:C8)，取相邻两柱形图高度的中间值。
增长率，F7：=C8/C7-1。（抱歉，截图有些错误，E、F两列应该下移1行，从第8行开始更好，做范例时没注意，因已截图和上传，就不修改了，最后结果都是一样的）
作图步骤
1、B~E列做柱形图。我使用了《Excel商业图表模板大法》里的经济学人风格模板，所以一键出图就已经具有了经济学人的风格，这可以为后续格式化节省大量时间。
[转载]给你的图表增值加分（2）：柱形图上标注升降箭头和百分比

2、更改图表类型，辅助1更改为堆积柱形图，放到次坐标轴，辅助2更改为折线图。在2013版以上可以一次调整，在2010版以前需要一一调整。
[转载]给你的图表增值加分（2）：柱形图上标注升降箭头和百分比
3、辅助1的堆积柱形图添加系列线，分类间距50%，使得系列线和原数据的柱形图分开。设置前端箭头形状为箭头（注意是前端，Excel似乎弄反了），然后辅助1柱形图无填充色，隐藏。
[转载]给你的图表增值加分（2）：柱形图上标注升降箭头和百分比

4、辅助2折线图添加数据标签，指定为增长率那列，位置在右，使用标签工具批量调整位置，使标签处于箭头线端中间合适位置。
[转载]给你的图表增值加分（2）：柱形图上标注升降箭头和百分比
5、其他格式化，至经济学人经典样式或例图的简洁样式，具体操作这里不细述。图例中的那个箭头说明，是使用文本框标注的。
经典样式：
[转载]给你的图表增值加分（2）：柱形图上标注升降箭头和百分比
简洁样式：
[转载]给你的图表增值加分（2）：柱形图上标注升降箭头和百分比
最后完成的图表里，箭头线段标注的样式，比经济学人的原图要更整齐、更准确，也显得更专业。最重要的是，数据更新时，图表会自动更新，箭头和标签的位置都能自动调整，perfect。
知识点
本例难度也不高，但巧妙在于使用次坐标 分类间距，使得辅助柱形图的系列线与原柱形图分开。可以练习到以下知识点：
  • 辅助序列，混合图表类型，次坐标
  • 系列线，前端箭头类型
  • 分类间距，使系列线和原柱形图断开
  • xy标签工具，添加，move
  • 关键是：次坐标 分类间距 → 断开
