【青华原创】几种复制草图曲线的办法

2015-05-05 19:48阅读:
有时在建模里想对草绘中的部份曲线进行操作,在老版本只要将选择器设成“曲线”后复制粘贴就可以, 或选取后变换操作,就像这样。 【青华原创】几种复制草图曲线的办法

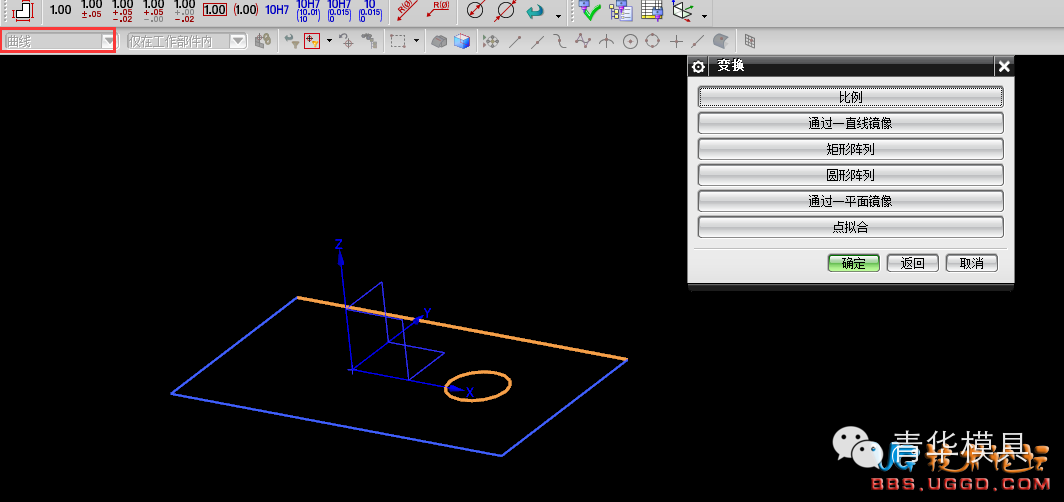

但是,新版本用复制粘贴不灵了,变换也少了好多指令,”移动“没了,要改回老版本那样要改变量,也麻烦。(当然其它的还是可以用的,例如'比例“也可以当”复制“用)
难道新版本功能反而退化了吗?
其实没有,还是有很多办法可以做到的:

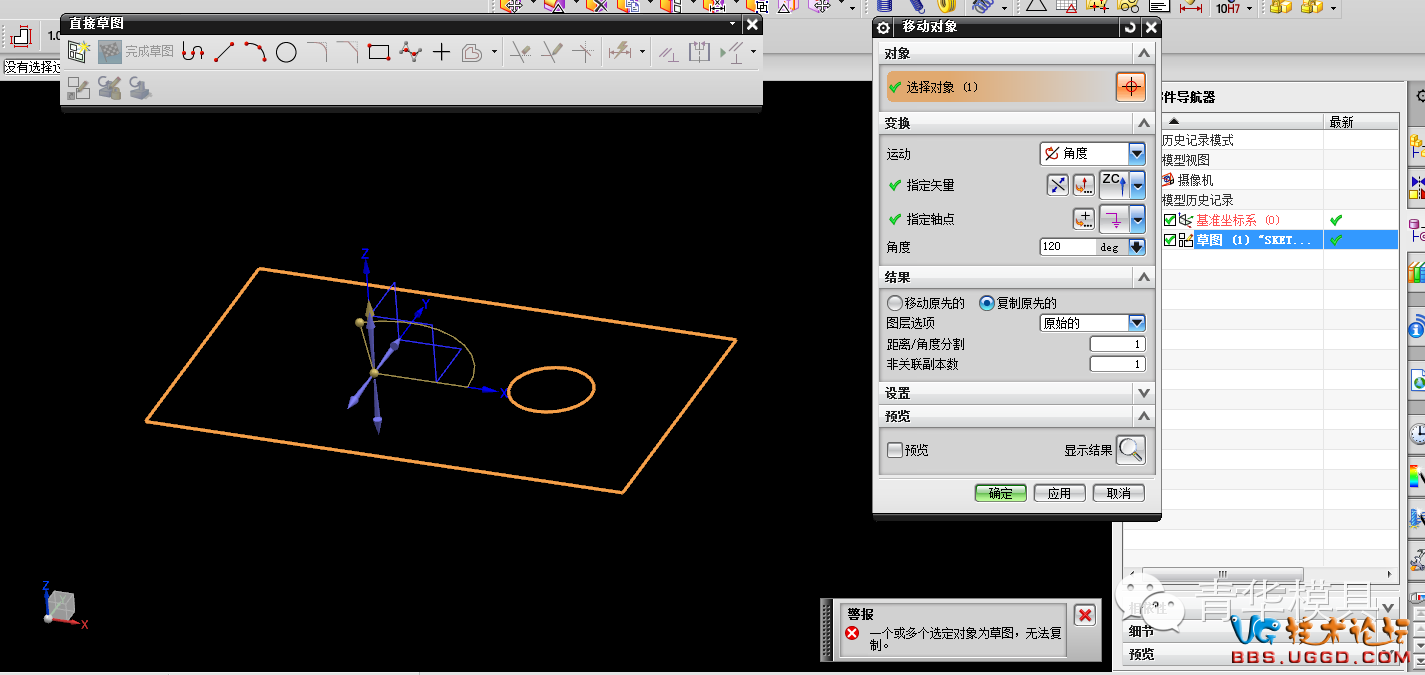

如:移动对象。

【青华原创】几种复制草图曲线的办法

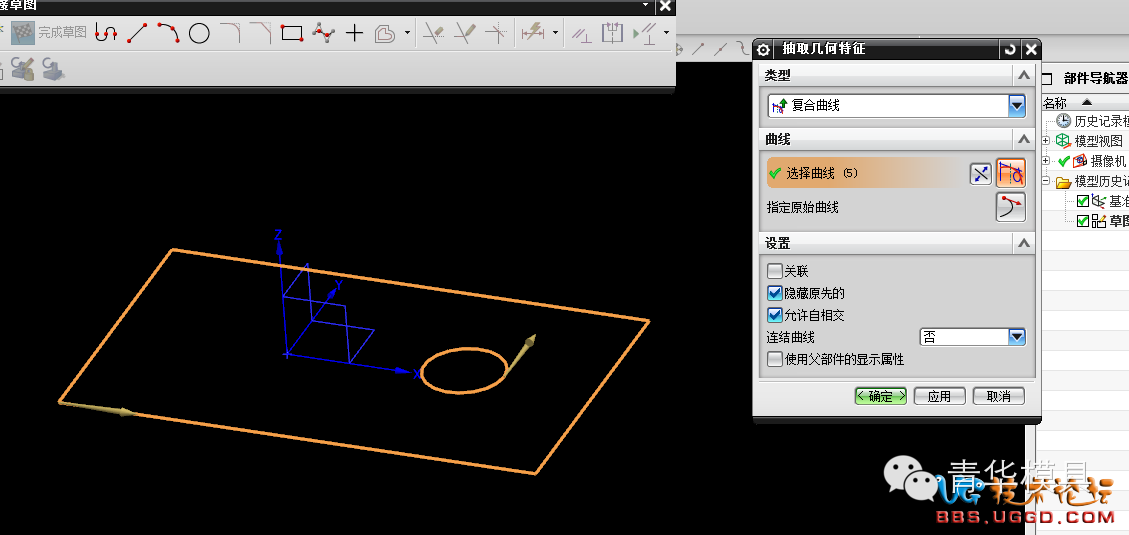

当然不行,用到草图上不灵了、没关系,还有这个:抽取几何特征。
【青华原创】几种复制草图曲线的办法

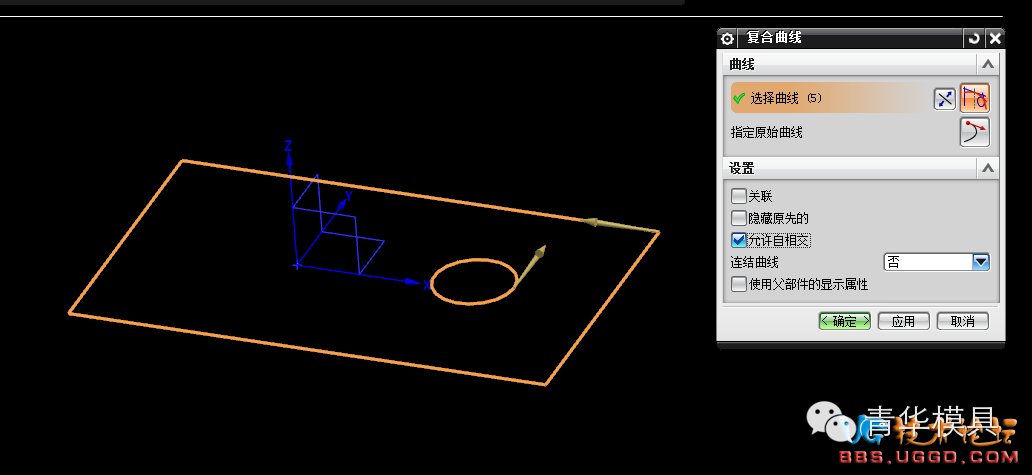

这个也行---复合曲线,怎么看都和上面一样的,这俩该并了吧。 【青华原创】几种复制草图曲线的办法

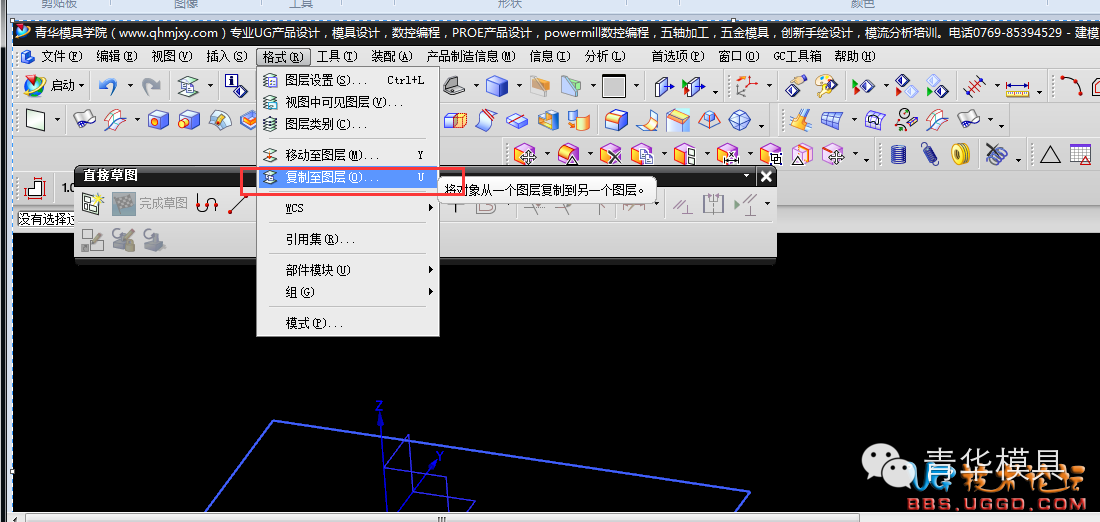

还有一招:复制到层。 【青华原创】几种复制草图曲线的办法

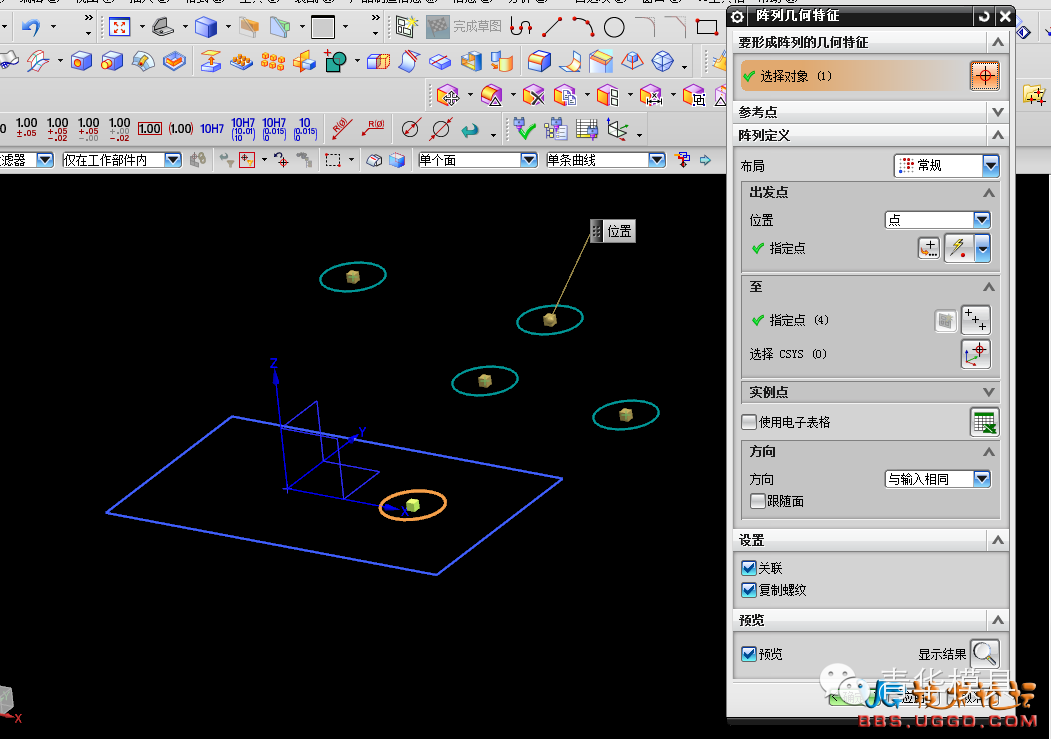

还有更牛的:陈列几何特征,,以就是以前的“引用几何体”,刚用10.0一时没找到,以为取消了,还郁闷了许久。
【青华原创】几种复制草图曲线的办法
移动、复制、旋转,无所不能,太好了。
【青华原创】几种复制草图曲线的办法
