我们来看看犀牛建模到底有哪些技巧2（构建分模线与构建装饰条）

2013-05-16 14:38阅读：

http://blog.sina.cn/dpool/blog/u/2374916584

看见有人在学犀牛论坛（http://www.xuexiniu.com）里提出了这么一个问题，犀牛产品开模线怎么建，开模线怎样建才正确。

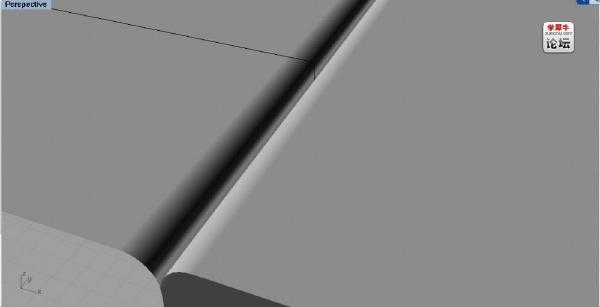

接下来我们对这个问题来探讨一下。首先我们来看这个图
我们来看看犀牛建模到底有哪些技巧2（构建分模线与构建装饰条）
很想构建分模槽吧，这个就是我们最常用的构建分模线。对产品分模线的理解其实不难，在建模的之前要认真观察是不是分模线
具体来说，产品分模线有两种情况，一是构建分模线，也就是说开模的时候给分开了

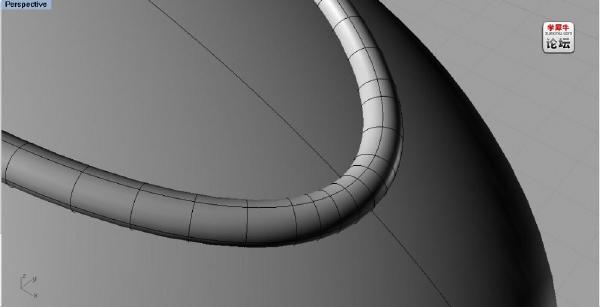

如下图1
我们来看看犀牛建模到底有哪些技巧2（构建分模线与构建装饰条）
二是构建装饰条，这里不能说是分模线，主要作用是防水，区域划分如下图2
我们来看看犀牛建模到底有哪些技巧2（构建分模线与构建装饰条）

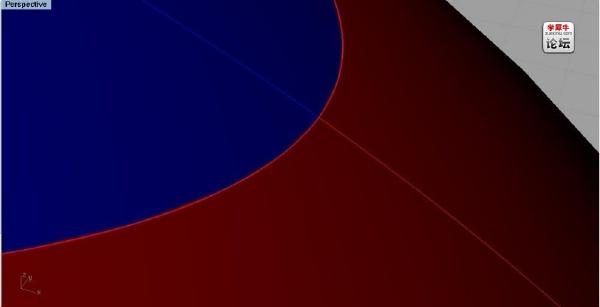

那么犀牛如何建分模线呢，如下图1
我们来看看犀牛建模到底有哪些技巧2（构建分模线与构建装饰条）

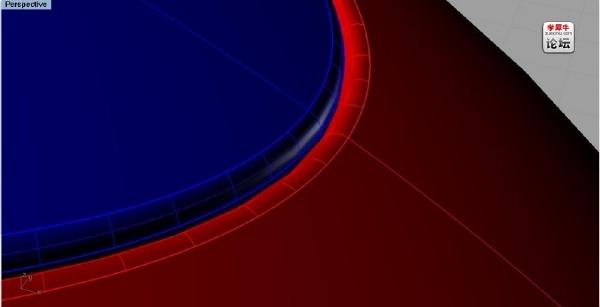

绘制分模线之前是两分开的构建。对每部分构建进行圆角处理，这里需要注意的是圆角值一样，圆角大小可能会不一样，开模线尽量保证两边开模大小一样（两边尝试用不同圆角值），如下图2
我们来看看犀牛建模到底有哪些技巧2（构建分模线与构建装饰条）
这样开模线就做好了。

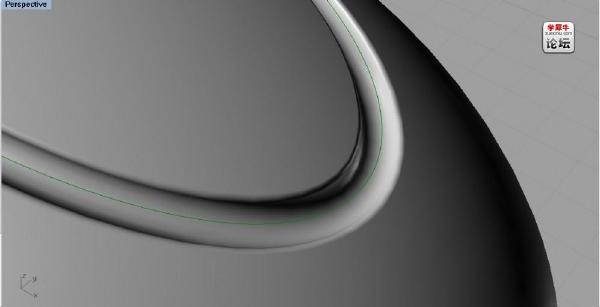

什么是构建装饰条，简单地说完整构建，上面建个槽子或是什么用作区域划分。如下图1 我们来看看犀牛建模到底有哪些技巧2（构建分模线与构建装饰条）
布尔运算，圆角处理。如下图2
我们来看看犀牛建模到底有哪些技巧2（构建分模线与构建装饰条）
完整构建，做个凹槽，进行内外区域划分。这只是简单的讲述一下构建分模线和构建装饰条，具体问题还得具体对待，讲的这些都是最基础也是最常用的，学工业设计的这些一定要明白，产品多的就是这些东西。
2011cl原创，欢迎一起讨论，原文地址：http://www.xuexiniu.com/thread-25649-1-1.html
