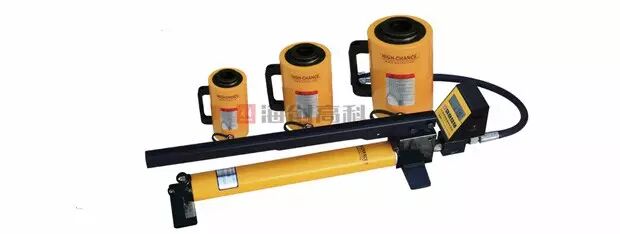

海创高科 HC-50/100型锚杆拉拔仪
施工准备
1材料
- 预应力杆体材料宜选用钢绞线、高强度钢丝或高强螺纹钢筋。当预应力值较小或锚杆长度小于20m时，预应力筋也可采用
II 级或 III 级钢筋。
-
水泥浆体材料：水泥应普通硅酸盐水泥，必要时可采用抗硫酸盐水泥，不得使用高铝水泥。细骨料应选用粒径小于2mm的中细砂。采用符合要求的水质，不得使用污水，不得使用PH值小于4的酸性水。
-
塑料套管材料：应具有足够的强度，保证其在加工和安装过程中不致损坏，具有抗水性和化学稳定性，与水泥砂浆和防腐剂接触无不良反应。
- 隔离架应由钢、塑料或其它杆体无害的材料制作，不得使用木质隔离架。
-
防腐材料：在锚杆服务年限内，应保持其耐久性，在规定的工作温度内或张拉过程中不开裂、变脆或成为流体，不得于相邻材料发生不良反应，应保持其化学
稳定性和防水性，不得对锚杆自由段的变形产生任何限制。
2作业条件
- 在锚杆施工前，应根据设计要求、土层条件和环境条件，合理选择施工设备、器具和工艺方法。
- 根据设计要求和机器设备的规格、型号，平整出保证安全和足够施工的场地。
- 施工前，要认真检查原材料型号、品种、规格及锚杆各部件的质量，并检查原材料和主要技术性能是否符合设计要求。
- 工程锚杆施工前，宜取两根锚杆进行钻孔、注浆、张拉与锁定的试验性作业，考核施工工艺和施工设备的适应性。

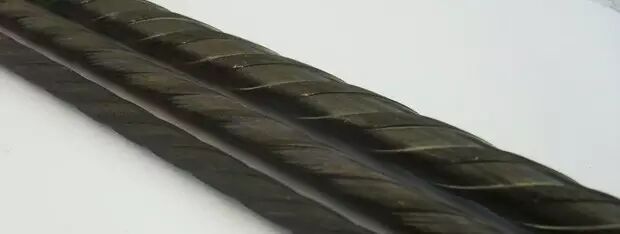

高强度钢丝
操作工艺
1钻孔
- 钻孔前，根据设计要求和土层条件，定出孔位，做出标记。
- 作业面场地要平坦、坚实、有排水沟，场地宽度大于4m。
- 钻机就位后，应保持平稳，导杆或立轴与钻杆倾角一致，并在同一轴线上。
-
钻进用的钻具，可采用地质部门使用的普通岩芯钻探的钻头和管材系列。钻孔设备可根据土层条件选择专门锚杆钻机或地质钻机。
-
根据土层条件可选择岩芯钻进，也可选择无岩芯钻进；为了配合跟管钻进，应配备足够数量的长度为0.5-1.0m的短套管。
-
在钻进过程中，应精心操作，精神集中，合理掌握钻进参数，合理掌握钻进速度，防止埋钻、卡钻等各种孔内事故。一旦发生孔内事故，应争取一切时间尽快处理，并备齐必要的事故打捞工具。
- 钻孔完毕后，用清水把孔底沉渣冲洗干净，直至孔口清水返出。
2锚杆杆体的组装与安放
-
按设计要求制作锚杆，为使锚杆处于钻孔中心，应在锚杆杆件上安设定中架或隔离架（粗钢筋杆体沿轴线方向每隔1.0～2.0m设置一个定中架，钢绞线或钢丝束每隔1.0～1.5m设置一个隔离架）。
- 锚杆钢筋或钢丝平直、顺直、除油除绣。杆体自由段应用塑料布或塑料管包扎，与锚固体连接处用铅丝绑扎。
-
安放锚杆杆体时，应防止杆体扭曲、压弯，注浆管宜随锚杆一同放入孔内，管端距孔底为50-100mm，杆体放入角度与钻孔倾角保持一致，安好后使杆体始终处于钻孔中心。
- 若发现孔壁坍塌，应重新透孔、清孔，直至能顺利送入锚杆为止。
3注浆
-
注浆材料应根据设计要求确定，一般宜选用水泥：砂=1:1～1:2，水灰比0.38-0.45的水泥砂浆或水灰比0.40-0.45的纯水泥浆，必要时可加入一定量的外加剂或掺合料。
- 浆液应搅拌均匀，过筛，随搅随用，浆液应在初凝前用完，注浆管路应经常保持畅通。
-
常压注浆采用砂浆泵将浆液经压浆管输送至孔底，再由孔底返出孔口，待孔口溢出浆液或排气管停止排气时，可停止注浆。
- 浆液硬化后不能充满锚固体时，应进行补浆，注浆量不得小于计算量，其充盈系数为1.1-1.3。
-
注浆时，宜边灌注边拔出注浆管。但应注意管口应始终处于浆面以下，注浆时应随时活动注浆管，待浆液溢出孔口时全部拔出.
- 拔出套管，拔管时应注意钢筋有无被带出的情况，否则应再压进去直至不带出为止，再继续拔管。
- 注浆完毕应将外露的钢筋清洗干净，并保护好。
4张拉与锁定
- 按设计和工艺要求安装好腰梁，并保证各段平直，腰梁与挡墙之间的空隙要紧贴密实，并安装好支承平台。
- 锚杆张拉前至少先施加一级荷载（即1/10的锚拉力），使各部紧固伏贴和杆体完全平直，保证张拉数据准确。
- 锚固体与台座砼强度均大于15MPa时（或注浆后至少有7天的养护时间），方可进行张拉。
-
锚杆张拉至1.1-1.2设计轴向拉力值时Nt，土质为砂土时保持10min，为黏性土时保持15min，然后卸荷至锁定荷载进行锁定作业。锚杆张拉荷载分级观测时间遵守下表的规定。
- 锚杆锁定工作，应采用符合技术要求的锚具（略）。
打孔
质量标准
1保证项目
- 锚杆工程所用原材料、钢材、水泥浆、水泥砂浆标号必须符合设计要求。
- 锚固体的直径、标高、深度和倾角必须符合设计要求。
- 锚杆的组装和安放必须符合《土层锚杆设计与施工规范》（CECS22：90）的要求。
- 锚杆的张拉、锁定和防锈处理必须符合设计和施工规范的要求。
- 土层锚杆的试验和监测必须符合设计和施工规范的规定。
2基本项目
- 水泥、砂浆及接驳器必须经过试验，并符合设计和施工规范的要求，有合格的试验资料。
- 在进行张拉和锁定时，台座的承压面应平整，并与锚杆的轴线方向垂直。
- 进行基本试验时，所施加最大试验荷载（QMAX）不应超过钢丝、钢绞线、钢筋强度标准值的0.8倍。
-
基本试验所得的总弹性位移应超过自由段理论弹性伸长的80%，且小于自由段长度与1/2锚固段长度之和的理论弹性伸长。
3允许偏差
- 锚杆水平方向孔距误差不应大于50㎜，垂直方向孔距误差不应大于100㎜。
- 钻孔底部的偏斜尺寸不应大于锚杆长度的3%。
- 锚杆孔深不应小于设计长度，也不宜大于设计长度的1%。
- 锚杆锚头部分的防腐处理应符合设计要求
施工注意事项
1避免工程质量通病
-
根据设计要求和土层条件，认真编制施工组织设计，选择合理的钻进方法，认真操作，防止发生钻孔坍塌、掉块、涌砂和缩径，保证锚杆顺利安插和顺利灌注。
- 按设计要求正确组装锚杆，正确绑扎，认真安插，确保锚杆安装质量。
- 按设计要求严格控制水泥浆水泥砂浆配合比，掌握搅拌质量，并使注浆设备和管路处于良好工作状态。
- 根据所用锚杆类型正确选用锚具，并正确安装台座和张拉设备，保证试验数据准确可靠。
2主要安全技术措施
- 施工前应认真进行技术交底，施工中应明确分工，统一指挥。
- 各种设备应处于完好状态。
- 张拉设备应牢靠，试验时应采取防范措施，防止夹具飞出伤人。
- 注浆管路应畅通，防止塞泵、塞管。
- 机械设备的运转部位应有安全防护装置。
- 电器设备应设接地、接零，并由持证人员安装操作，电缆、电线必须架空。
- 施工人员进入现场应戴安全帽，操作人员应精神集中，遵守有关安全规程。
- 锚杆钻机应安设安全可靠的反力装置。
- 在有地下承压水地层钻进，孔口必须设置可靠的防喷装置，一旦发生漏水涌砂时能及时封住孔口。
- 锚杆各条钢筋的连接要牢靠，严防在张拉时发生脱扣现象。
锚杆灌注后多久可以做拉拔试验呢？28天，急用可以用7天的数据换算。
