定位器输入输出信号4-20MA的含义
2014-10-22 14:04阅读：

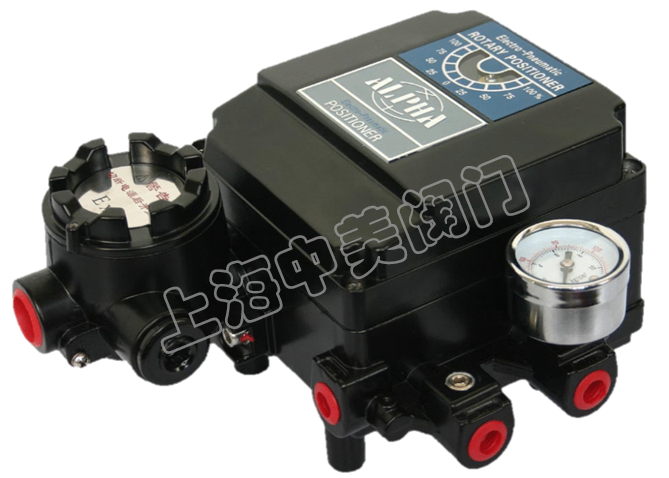

我们在销售气动蝶阀还有气动球阀的时候，有时客户会要求他管道里的介质流量要较强精准，需要配调节型的定位器，输入输出信号是4-20MA的，那这个4-20MA是什么意思呢？下面就由上海中美跟大家分享一下：
4-20MA是把机械信号或其他信号对应的变成电气信号，例如：关闭状态是4mA,全开是20mA.不同的电流表示不同的开度或者状态，实现一些自动化测量的需求。基本是用于自动化控制上面。MA是一安培的百分之一。
在传输信号时候，要考虑到导线上也有电阻，如果用电压传输则会在导线的产生一定的压降，那接收端的信号就会产生一定的误差了！所以使用电流信号作为变送器的标准传输！双绞线特性阻抗是50欧姆左右，相隔1CM宽的0.2平方毫米的导线特性阻抗300欧姆左右，所以负载电阻选择50-300欧姆比较理想，为了AD转换方便，负载电阻上的信号最大量程值一般5-10V比较合适，那么权衡所有，负载电阻250欧姆，电流20MA,负载压降V比较满意。那么为什么选择4-20mA而不是0-20mA呢？为了减少接线的复杂性，传
感器选择2线要比多线简单的多，2线既要传输信号，又要给传感器供电，所以设计者从中盗窃4mA电流给传感器放大电路供电，这样4-20mA的标准就确定了。
