简谈 KEITHLEY 2015 谐波失真功能的使用(转载，感谢原作者)

2018-01-23 20:53阅读：

http://blog.sina.cn/dpool/blog/u/3874679937

KEITHLEY 2015 是一款带谐波测量功能的台式6位半万用表，除通用的万用表功能外还带有音频失真测量功能。
下面说说针对普通音频处理电路使用谐波失真（THD）测量功能的步骤，由于是自己摸索的，没太看说明书，用得也不多，有说得不正确的地方请大家指正。
按下SHIFT键后再按ACV键即可进入谐波测量功能。
简谈 <wbr>KEITHLEY <wbr>2015 <wbr>谐波失真功能的使用(转载，感谢原作者)

由于2015 同时带内部信号源和测量端，所以要分开两部分来设定，对于使用外置信号源的可以不对内部信号源进行设定。
1.信号源的设定：

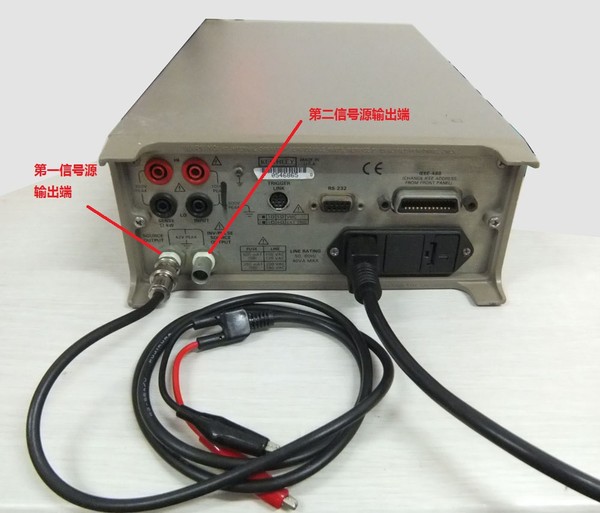

1-0. 将信号线插到机器后面的正弦波输出端（第一信号源），右边的是第二信号源可以输出和第一信号源反相的正弦波或方波。
 简谈 <wbr>KEITHLEY <wbr>2015 <wbr>谐波失真功能的使用(转载，感谢原作者)
1-1. 按下正面面板的SOURCE键进入信号源设定界面。

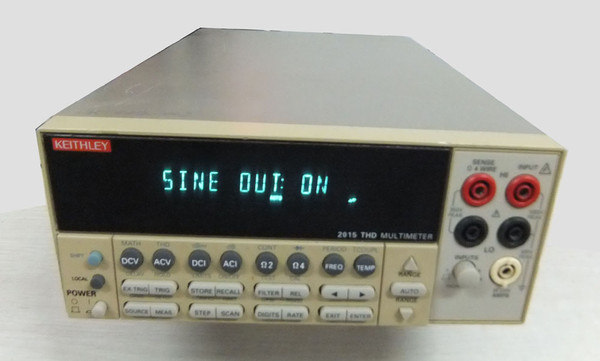

1-2. 第一项是信号源的开关，要设到 “ON”，这样信号源（包括第一和第二信号源）才有输出（用方向按键和ENTER来改变和确认选项）。
 简谈 <wbr>KEITHLEY <wbr>2015 <wbr>谐波失真功能的使用(转载，感谢原作者)

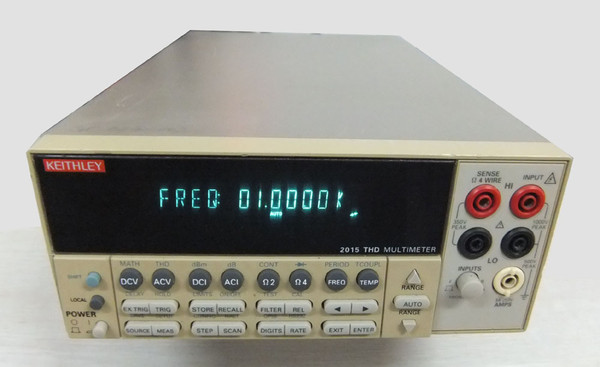

1-3. 第二项是设定信号源的频率，如果是测试音频电路，最常用的是1kHz。
简谈 <wbr>KEITHLEY <wbr>2015 <wbr>谐波失真功能的使用(转载，感谢原作者)

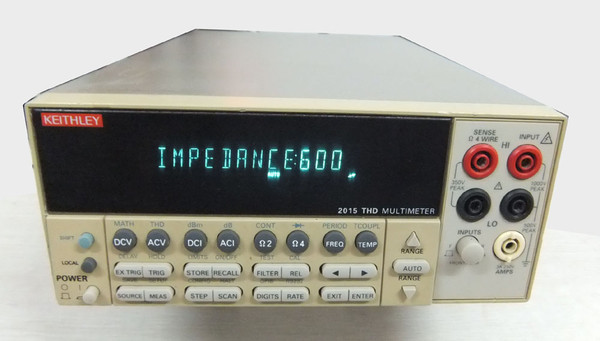

1-4. 第三项是设定信号源的阻抗，对于普通应用可以按输入端的阻抗高低设定为600欧姆或50欧姆，对于需要关注输入幅度准确性的应用，还应该在电路输入端焊上对应的匹配电阻。
 简谈 <wbr>KEITHLEY <wbr>2015 <wbr>谐波失真功能的使用(转载，感谢原作者)
1-5. 第四项是设定信号源的幅度，这个可以按自己的需要进行设定。
简谈 <wbr>KEITHLEY <wbr>2015 <wbr>谐波失真功能的使用(转载，感谢原作者)

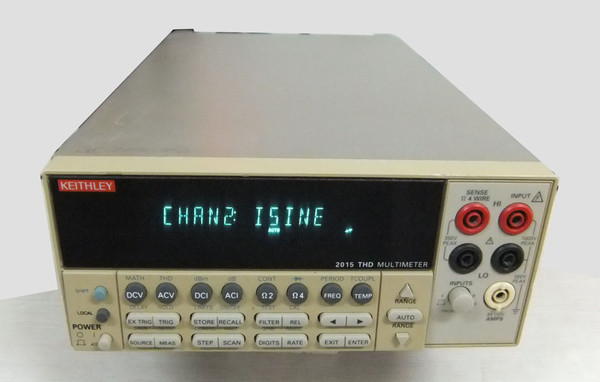

1-6. 第五项是设定第二信号源的种类，“ISINE”为反相正弦波，“PLUSE”为方波，这个设定不影响第一信号源的输出。选择反相正弦波时幅度和第一信号源一致，选择方波时幅度固定为5V。
 简谈 <wbr>KEITHLEY <wbr>2015 <wbr>谐波失真功能的使用(转载，感谢原作者)
1-7. 设定完成，机器的信号源将输出和设定一致的信号。

 2.测量端的设定：
2-0. 将电路板的输出端连接到机器正面的INPUT输入端。
2-1. 按下正面面板的MEAS键进入测量设定界面。

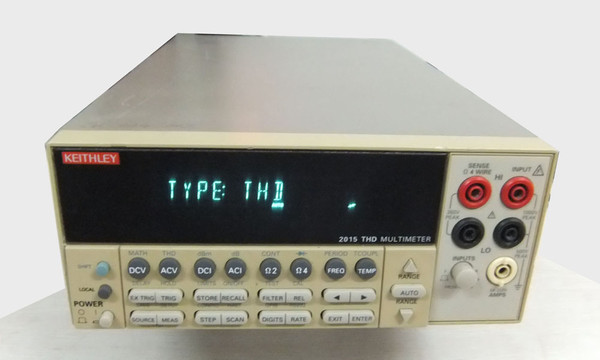

2-2. 第一项是设定测量类型，对于需要测量总谐波失真可以设定为“THD”。
简谈 <wbr>KEITHLEY <wbr>2015 <wbr>谐波失真功能的使用(转载，感谢原作者)

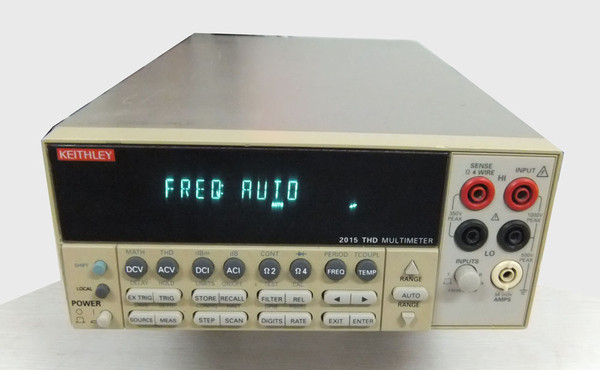

2-3. 第二项是设定测量频率，对于普通使用可以设为信号源的频率或者干脆设定为“AUTO”。
简谈 <wbr>KEITHLEY <wbr>2015 <wbr>谐波失真功能的使用(转载，感谢原作者)

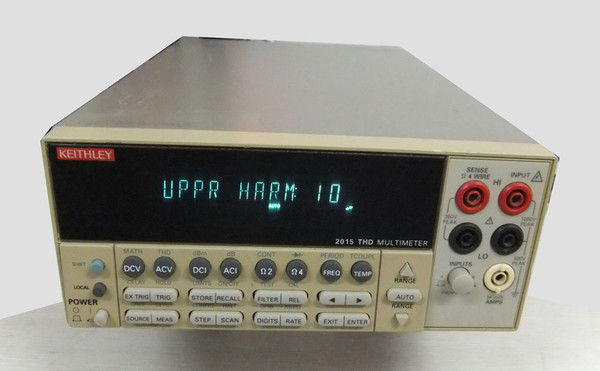

2-4. 第三项是设定需要测量的谐波阶数，这个按信号源的频率可以设定为10-20倍，上限是50KHz。
 简谈 <wbr>KEITHLEY <wbr>2015 <wbr>谐波失真功能的使用(转载，感谢原作者)
2-5. 第四项是设定显示的单位，可以选“PERC即百分比”或“dB即分贝”。
 简谈 <wbr>KEITHLEY <wbr>2015 <wbr>谐波失真功能的使用(转载，感谢原作者)
2-6. 第五项是设定选择何种整形过滤器，对于非电话信号类的应用可以设定为“NONE 即不使用”。
简谈 <wbr>KEITHLEY <wbr>2015 <wbr>谐波失真功能的使用(转载，感谢原作者)
2-7. 设定完成，可以进行测试了。

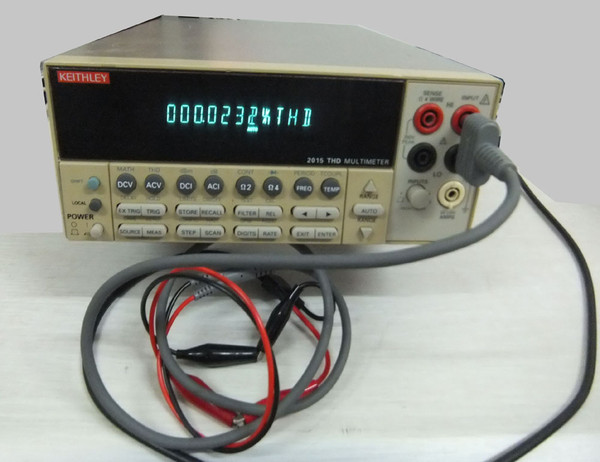

下面是用数据线将机器信号源和输入端直接短路的时测量出的结果。
简谈 <wbr>KEITHLEY <wbr>2015 <wbr>谐波失真功能的使用(转载，感谢原作者)

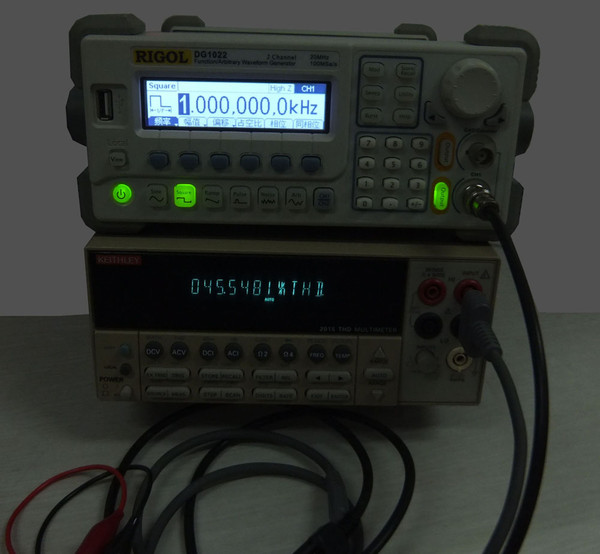

下面是用普源信号源输出1kHz方波2015输入端，同时将测量谐波倍数设定为20且关闭整形滤波器后测量出的结果。
简谈 <wbr>KEITHLEY <wbr>2015 <wbr>谐波失真功能的使用(转载，感谢原作者)
2015 的谐波失真测量功能简单易用，对于很多带有声音放大的电路非常有用处。
由于使用数字分析功能所以结果比很多模拟的失真仪更准确。
